مقال اليوم لشرح بروتوكول ال RSTP وطريقة عمل الكونفجريشن الخاص بيه وتطبيق مثال عملي عليه وأوامره بالعربي.
ماهو بروتوكول ال RSTP ؟
هو إختصار ل Rapid Spanning Tree Protocol وهو أحد أنواع برتوكولات STP أو بروتوكول الشجرة المتفرعة الذي يمكننا من تفعيل جميع المنافذ مع إعطاء الصلاحيات لكل بورت.
ماهي فكرة عمل بروتوكول ال RSTP ؟
فكرة عمله يقوم بتخطيط الشبكة الداخلية بتقسيم ال VLANs الموجودة في السويتش إلى عدة سويتشات ويستفاد منها بعدم حدوث الدوران أو ال Looping في الشبكة.

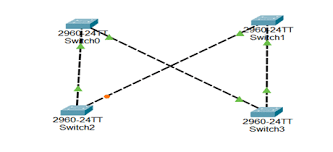

في الصورة المرفقة سوف نقوم بشرح مثال لتطبيق بروتوكول ال RSTP بشكل عملي
شرح إعدادات بروتوكول ال RSTP :
الخطوة الأولى:
نقوم بإنشاء عدة VLAN منها ” 10,20,30,40″ يجب كذلك أن تكون جميع المنافذ في حالة الـ Trunk
- سيكون السويتش رقم 0 مسؤول عن:
VLAN 10,20
كسويتش رئيسي
- السويتش رقم 1 مسؤول عن:
VLAN 30,40
كسويتش رئيسي
إعدادات السويتش رقم 0:
S0(config)# spanning-tree vlan 10
S0(config)# spanning-tree vlan 10 priority 4096
S0(config)# spanning-tree vlan 20
S0(config)# spanning-tree vlan 20 priority 4096
إعدادات السويتش رقم 1:
S1(config)# spanning-tree vlan 30
S1(config)# spanning-tree vlan 30 priority 4096
S1(config)# spanning-tree vlan 40
S1(config)# spanning-tree vlan 30 priority 4096
بهذه الأوامر سنلاحظ بأن جميع المنافذ تعمل دون حدوث دوران في الشبكة لمعرفة التفاصيل:
S1#show span vlan 10
فكرة ال Port Channel شبيهة RSTP ولكن بطريقة آخرى
حيث أنه يعمل على دمج اكثر من منفذ موجودين على نفس جهاز السويتش ليتم العمل و كإنهم منفذ واحد بسرعة عالية جداً وهذا يعتبر جيد لزيادة السرعة بين السويتشات كما في الصورة السابقة
التطبيق العملي لبرتوكول ال RSTP:
Port Channel
- من السويتش 4 نقوم أولاً بإنشاء جروب يجمع بين جميع المنافذ:
Switch(config)# interface range fastEthernet 0/1-4
Switch(config-if-range)# channel-group 1 mode desirable
Switch(config-if-range)# channel-protocol pagp
- من السويتش 5 سنقوم بنفس ما كتبناه في السويتش 4
Switch(config)# interface range fastEthernet 0/1-4
Switch(config-if-range)# channel-group 1 mode desirable
Switch(config-if-range)# channel-protocol pagp
في الامر الأخير نلاحظ كلمة PAGP معناه Port Aggregation Protocol
تقنية Ether-channel لديها برتوكولان
- PAGP Port Aggregation Protocol
هذا البرتوكول ملكية خاصة لسيسكو – Cisco Property فإستخدامة مقتصر على أجهزة سيسكو فقط.
- LACP Link Aggregation Control Protocol
هذا البرتوكول عام يستخدم لجميع السويتشات يتبع لمنظمة:
IEEE > Institute Electric and Electronic Engineering
بهذا التطبيق سنجد بأننا أستفدنا من البورتات الذي قد تحدث لنا دوران في الشبكة إلى زيادة سرعة البيانات بين السويتشين فجميع سرعات المنافذ ستجتمع في منفذ واحد
وكذلك سنجد جميع المنافذ في السويتش تحولت إلى Forward
ولمشاهدة النتيجة للإعدادات يمكنك لإستخدام الأمرين التاليين:
Switch# show spanning-tree
Switch# show running-config
