تقنية الخط المؤجر Leased Line مميزات وإعدادته والبروتوكولات التي تعمل معه

تقنية الخط المؤجر
Leased Line

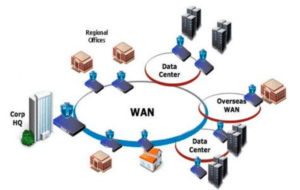

أنواع اتصال الشبكات WAN

1. Leased Line
2. Circuit Switching
3. Packet Switching

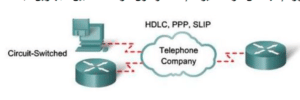

تقنية الخط المؤجر Leased Line :

الخط المؤجر هذا النوع من الاتصال يتم من خلال شركة الاتصالات أو من خلال مزودي خدمة الانترنت ISP ، حيث نقوم باستئجار خط Leased Line ليكون خاص بالشركة ليربط ما بين الفروع فقط و غير مشترك فيه أحد بمعنى أنه يكون التوصيل الشبكات الخاصة بالشركة أو المؤسسة مع بعضها البعض .

مميزات Leased Line :

سريع جدا وذلك لأنه لا يشترك فيه أحد غير الشركة، وتكون سرعة الناقل عالية جدا ومن جهة الأمن والحماية أفضل بكثير من أي أنواع أخرى لأن البيانات والمعلومات تكون في قناة اتصال واحدة ولا أحد يستطيع الاتصال بها .

من جهة التكلفة مكلف جدا جدا ولذلك لا أحد يستخدمه غير الشركة الكبيرة والضخمة والشبكة التي تعمل ببيانات حساسة وجودة عالية ، مثل شبكة البنوك وشبكة الاتصالات والشبكات الحكومية كل هذه المؤسسات حساسة جدا في نقل البيانات لذلك يفضلوا استخدام نوع ال Leased Line أكثر أمان وسريع جدا في نقل البيانات والمعلومات.

طريق الاتصال والربط عن طريق الى Leased Line تتطلب عدة أمور مثلا يجب أن يتوفر أجهزة الربط مثل الراوترات والسويتشات ، وأيضا يعتمد هذا النوع من الاتصال على بعض البروتوكولات التي يجب تفعيلها عندما نريد العمل ب Leased Line.

البروتوكولات التي تعمل مع Leased Line

البروتوكولات التي تعمل مع ال Leased Line نوعان

1. HDLC
2. PPP

بروتوكول HDLC

 (High LevelData Link Control (HDLC

هذا البروتوكول ملكية لشركة سيسكو ومن أقدم البروتوكولات الموجودة في العالم، وهو يستخدم لربط فروع الشبكات ببعضها ليتم الاتصال ما بينهم ويجب أن نعرف أن هذا البروتوكول لا يعمل إلا على راوترات سيسكو فقط ويعمل مع منافذ السيريل ولكن يجب تفعيله ليبدأ في العمل ومع العلم أنه يعمل بشكل تلقائي.

بروتوكول ال HDLCيقوم بعملية تغليف للبيانات ما قبل عملية الإرسال بخطوط الربط، وتتم العملية عن طريق إضافة الIP Header.

إصدارات بروتوكول HDLC

يوجد إصداران من بروتوكول ال HDLC بعد أن قامت شركة سيسكو بتطويره.

١- HDLC الإصدار الأول من البروتوكول يحتوي على 6 حقول كما في الجدول التالي.

سنقوم بشرح كل من هذه الحقول بالتفصيل بعد أن نتعرف على الإصدار الثاني ونعرف الفرق ما بينهم.

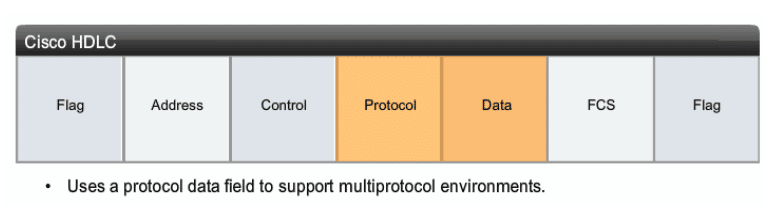

۲- HDLCv2 الإصدار الثاني من البروتوكول ولكن يحتوي على 7 حقول كما في الجدول التالي، مع العلم انه تم إضافة حقل واحد فقط المسمى Proprietary وسنقوم بشرح هذه الحقول.

Flag :

هذا الحقل هو المسؤول عن بداية تكوين الإطار Frame وهي التي تبدأ بجمع المعلومات المطلوبة حيث أن المعلومات التي يتم جمعها سيتم استلامها لآخر حقل في الإطار لتكون بنفس المعلومات، وحجم هذا الحقل bits 8.

Address :

هذا الحقل هو المسؤول عن عنوان الى IP الخاص بجهاز المرسل وجهاز المستقبل حيث يتم وضعهم في حقل واحد، و حجم هذا الحقل bit 8.

Control :

هذا الحقل من أهم الحقول وهو المسؤول عن إرسال واستلام الرسالة حيث يقوم بعملية تحكم كاملة تسمى ال Flow Control، حيث تقوم ببناء علاقة ما قبل عملية الإرسال والاستقبال وحجم هذا الحقل bit 8.

Protocol :

هذا الحقل الذي يقرر نوع البروتوكول المستخدم من الممكن أن يكون بروتوكول ال PPP, HDLC وتكوين ال LLC Header.

Data :

هذ الحقل المسؤول عن البيانات التي تتغير في كل الأوقات، وفي بعض الحالة يسمى هذا الحقل متغير لأنه البيانات التي تكون في داخله متغيرة وحجم هذا الحقل مفتوح.

FCS :

هذا الحقل المسؤول عن عملية التحقق من سلامة الإطار قبل إرساله، حيث عندما يبدأ في عملية التكوين و يتم الوصول إلى حقل ال FCS سيقوم بفصح الإطار قبل إرساله للطرف الآخر ليتاكد هل يوجد خطاء ما في الإطار أو لا أذا لما يجد اية اخطاء سيكمل العملية بشكل طبيعي.

Flag :

هذا الحقل المسؤول عن نهاية الإطار فهو يأتي في آخر عملية التكوين، وعند وصول الإطار لهذا الحقل سيتم معاودة النظر على المعلومات التي تم تكوينها من البداية حتى وصول الإطار لهذا الحقل وقبل إرسال البيانات أو الإطار سيتم النظر عليها وبعدها سيتم معاودة إرساله للشبكة المطلوبة .

بروتوكول النقطة للنقطة PPP
Point to Point Protocol (PPP)

بروتوكول PPP :

هو من أهم البروتوكولات الخاصة بربط وتوصيل الشبكات الواسعة WAN، حيث يعمل هذا البروتوكول في الطبقة الثالثة Data Link من طبقة ال OSI Layers ، وهذا البروتوكول لیس ملكية بشركة سيسكو على العكس بروتوكول ال HDLC الذي ينتمي الشركة سيسكو ومع العلم أنه لا يتفوق على بروتوكول ال PPP حيث هذا البروتوكول لديه المميزات والخصائص تتفوق بكثير على بروتوكول ال HDLC. لم يتكون بروتوكول ال PPP من Header وهو نفس ال Header الذي قمنا بشرحه مسبقا في بروتوكول ال HDLC كما هو موجود في الجدول التالي.

الفرق بين بروتوكول PPP و HDLC

ولكن يجب أن نعلم هذا لا يعني انه ال Header الموجود في بروتوكول الHDLC يعمل بنفس وظيفة الHeader الموجود في بروتوكول ال PPP ، الأسماء تشبه بعضها البعض ولكن يوجد بعض الوظائف التي تعمل في بروتوكول ال HDLC وبعض الوظائف لا تعمل في بروتوكول الى PPP سنتعرف على هذا الفرق في الجدول التالي، ولكن قبل أن نبدأ بالتعرف على المميزات الموجودة في Header ال HDLC والمميزات الموجودة في Header ال PPP يجب علينا أن تقوم بمراجعة ال Header الذي قمنا بشرحه وشرح الحقول في الدروس السابقة ، لنستطيع أن نفهم ما هو موجود في الجدول التالي :

• هذه هي المكونات والخصائص التي تعمل في بروتوكول ال PPP و HDLC.

يتم تقسيم بروتوكول ال PPP إلى قسمين سنقوم بذكرهم و شرحهم .

١- القسم الأول وهو الخاص بتحكم في الشبكة Network Control Protocol (NCP)

وهذا البروتوكول يقوم بعملية ال Encapsulation ما بين الشبكات التي تعمل ببروتوكول ال PPP ويقوم أيضا بعملية إدارة البروتوكولات التي تعمل في الطبقة الثالثة Network Layers مثل بروتوكولات ال IP, IPx, Apple Talk وغيرها من البروتوكولات الآخر .

٢- القسم الثاني وهو الخاص بالتحكم بالوصول (Link Control Protocol (LCP

هذا البروتوكول هو المسؤول عن عملية تأمين الاتصال ما بين شبكتين تعملان ببروتوكول ال PPP حيث تتم هذه العملية بعد عدة خطوات سنقوم بذكرهم والتعرف عليهم لنعرف .

كيف تتم عملية التحكم والاتصال ما بين الشبكات التي تعمل من خلال ال PPP .

1. يقوم بعملية التفاوض ما بين الشبكتين Negotiation ، وهذه العملية هي المسؤولة عن التأكد من أن حالة الربط صحيحه أم لا وهل جميع الإعدادات صحيحه .
2. يقوم بعملية تحقق Authentication وظيفة هذه العملية التأكد من صحة البيانات والحماية والمعلومات هل هي صحيح ما بين الشبكتين أم لا، لتقوم بعملية الإرسال .
3. يقوم بعملية ضغط للبيانات Compression في هذه الحالة تقوم الشبكات بالتفاوض ما بين بعضهم البعض ، ليتم الاتفاق على البيانات التي سيتم إرسالها ما بين الشبكات .
4. عملية الكشف عن الأخطاء Error Detections في حال وجد خطأ ما يتم الكشف عنه قبل عملية الإرسال ، ووظيفة هذه العملية أناه تقوم بفحص الHeader بشكل كامل قبل عملية إرساله وفي حال وجد خطأ معين سيتم معاودة طلب البيانات التي يتواجد فيها الخطأ مرة أخرى لتتم عملية البناء من جديد وإرساله مرة أخرى للشبكة .
5. عملية الوصولات المتعدة في الشبكة Multilink وظيفة هذه العملية في حالة تم وجود عدة مسارات تربط ما بين الشبكتين حيث يتم توزيع الترافيك على المسارات .

إعدادات الخط المؤجر
Leased Line Configuration

Router > enable
Router #config t
Router (config) # hostname R1
Router (config)# interface Serial 1/0
Router (config-if) # ip address 223.255.255.254 255.255.255.0
Router (config-if) # encapsulation ppp
Router (config-if) # ppp authentication chap or pap
Router (config-if) # exit
Router (config) # username R2 Password cisco123

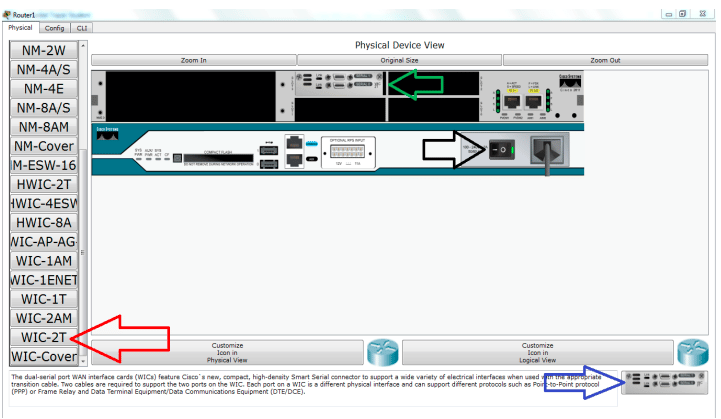

بعد أن تعرفنا على الإعدادات سنقوم بالتطبيق بشكل عملي على شبكة مكونة من راوترین ، ويربط ما بينهم بكابل سیریل Serial Cable وسنقوم بتفعيل بروتوكول ال ppp ولكن قبل أن نبدأ بعملية إعدادات للراوترات يجب أن نقوم بتركيب كروت السيريال على الراوترات لنقوم بربطهم ببعضهم البعض وبعدها سنقوم بعملية الإعدادات ، أولا سنقوم بتركيب كروت السيريال كما في الصورة التالية :

كما نلاحظ في الصورة السابقة سنقوم بالدخول على إعدادات الراوتر و سنقوم بإيقاف تشغيل جهاز الراوتر لنستطيع إضافة كرت السيريل ، الآن بعد أن قمنا بإيقاف تشغيل الراوتر سنقوم بالذهاب لسحب كرت السيريل والذي يشير به بسهم الأحمر وسيظهر النوع المطلوب أسفل مثل الذي يشير عليه السهم الأزرق ، سنقوم بسحب الكرت ووضعه مكان ما هو مشار اليه السهم الأخضر بهذا الشكل نكون قد قمنا بإضافة كرت السيريال بنجاح، ولكن لا ننسى أن نقوم بتشغيل الراوتر قبل الخروج ، ولا ننسی أن نقوم بنفس الطريقة على الراوتر الثاني .

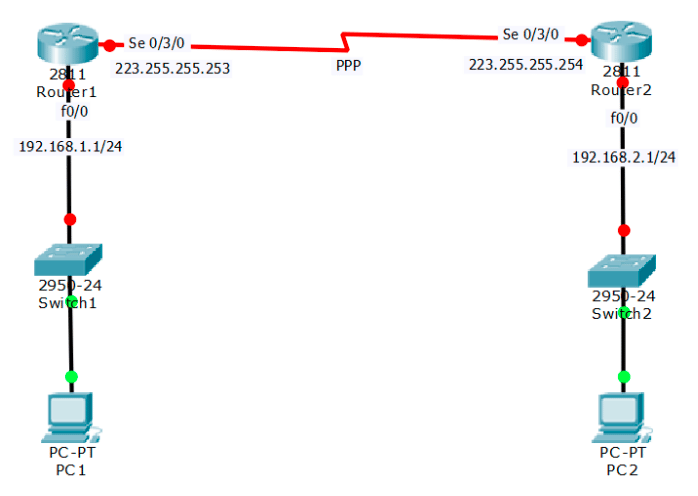

• الآن سنقوم بربط ما بين الراوترات عن طريق كوابل السيريل كما في النموذج التالي هو الذي سنقوم بالتطبيق عليه بشكل عملي .

• هذا هو النموذج والشبكة واضحة ولكن يجب أن نعلم أن الشبكة التي ستربط ما بين الشبكتين هي الشبكة التي بعنوان 223.255.255.0 وسيتم تفعيل بروتوكول ال ppp على الراوترين ليتم تبادل المعلومات .

سنقوم الآن بالتطبيق العملي على الشبكة، وسنقوم بالدخول على الراوتر الأول R1 ونقوم بكتابة الإعدادات التالية :

Router > enable
Router # config t
Router (config) # hostname R1
Router (config) # interface Serial 0/3/0
Router (config-if) # ip address 223.255.255.253 255.255.255.0
Router (config-if) # encapsulation ppp
Router (config-if) # ppp authentication chap
Router (config-if) # exit
Router (config) # username R2 Password cisco123

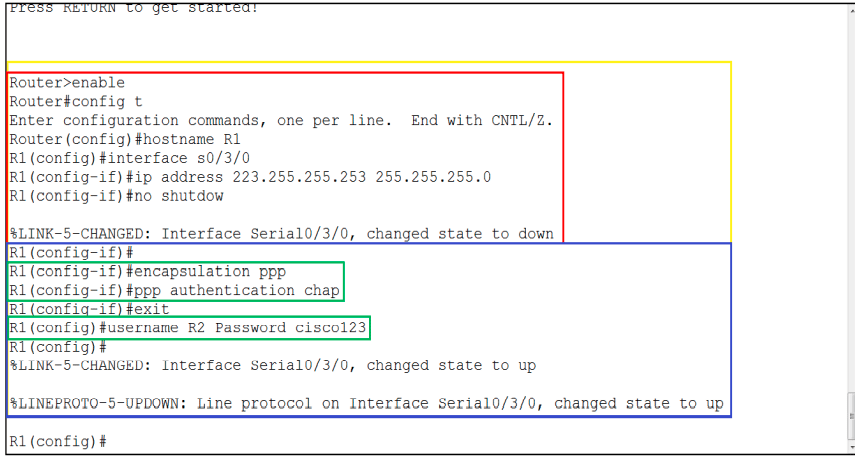

كما في الصورة التالية من داخل الراوتر الأول R1

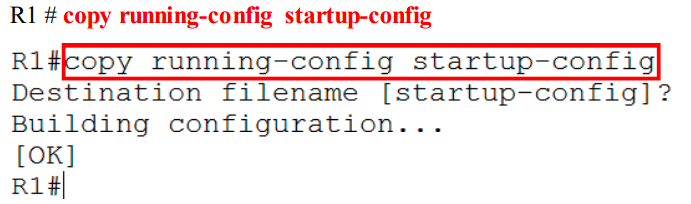

ولا ننسى الأمر المهم جدا وهو أمر حفظ الإعدادات كما في الصورة التالية :

R1 # copy running-config startup-config

• بهذا الشكل يكون قد تم الانتهاء من إعدادات الراوتر الأول R1 وسنقوم بدخول على الراوتر الثاني R2 و سنقوم بعمل الإعدادات التالية:

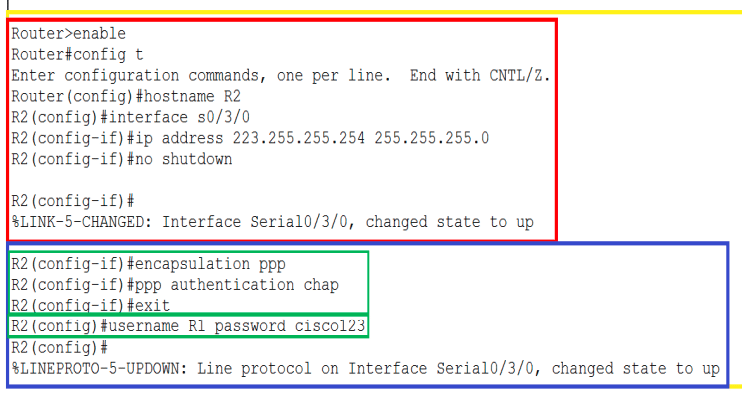

 سنقوم الآن بالدخول على الراوتر الثاني R2 ونقوم بكتابة الإعدادات التالية :

Router > enable
Router # config t
Router (config) # hostname R2
Router (config) # interface Serial 0/3/0
Router (config-if) # ip address 223.255.255.254 255.255.255.0
Router (config-if) # encapsulation ppp
Router (config-if) # ppp authentication chap
Router (config-if) # exit
Router (config)# username Ri Password cisco123

ولا ننسى الأمر المهم جدا وهو أمر حفظ الإعدادات كما في الصورة التالية :

R2 # copy running-config startup-config
