أنواع LSA
Types of link-state advertisements
شرح أنواع الـ LSA التي تتكون في داخل الـ Link State Advertisemant و يتجاوز عدد هذه الأنواع ما يقارب الـ 11 نوع من أنواع الـ LSA الأن سأقوم بذكر و شرح هذه الأنواع .
LSA Type 1 = Router LSA
LSA Type 2 = Network LSA
LSA Type 3 = Summary LSA = ABR LSA
LSA Type 4 = Summary LSA = ASBR LSA
LSA Type 5 = External LSA
LSA Type 6 =Multicast OSPF LSA
LSA Type 7 = External LSA for NSSA
LSA Type 8 = External Attributes
LSA Type 9 = Intra – Area – Prefix
LSA Type 10 = Area – Local – Opaque
LSA Type 11 = AS Opaque
- الآن سأقوم بشرح كل واحدة من هذه الأنواع بشكل منفرد عن الآخر لنفهم وظيفة كل واحدة من هذه المكونات و ماذا تفعل و على ماذا تحتوي :
LSA Type 1 = Router LSA :
وظيفة هذا النوع من الـ LSA يقوم الراوتر بإرسال وصف من البيانات الموجودة في هذه النوع من الـ LSA و يقوم بالرساله للراوترات المجاورة على الإنترفيس المتصلة فيه .
LSA Type 2 = Network LSA :

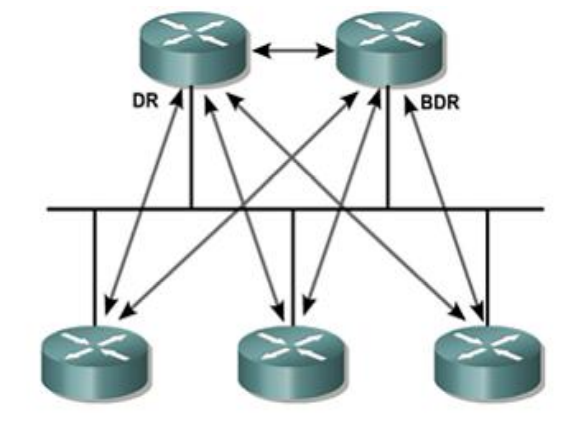

وظيفة هذا النوع من الـ LSA ترسل فقط للشبكات التي تعمل في البث المباشر broadcast و المتصلة في الراوترات بشكل مباشر بمعنى أن تكون الراوترات في شبكة واحد متصلة مع بعضها البعض .
LSA Type 3 = Summary LSA = ABR LSA :
في هذا النوع تتم عملية مهمة جدأ جدأ و هي أن يقوم جهاز الراوتر بعملية لمس للمناطق Areaبشكل متعدة من الشبكة لعملية تلخيص كاملة عن المعلومات مره واحد مثل يكون عنوان و تحت هذا العنوان يوجد اكثر من عنوان بنفس المبداء في هذه الحالة تقوم هذه الرسالة باخذ العنوان الرئيسي يقوم بعملية لمس و معرفة المعلومات مره واحدة من المنطقة Area التي يريد منها الراوتر معرفة المعلومات ليقوم بعملية تحديث .
LSA Type 4 = Summary LSA = ASBR LSA :
وظيفة هذا النوع يحتاج لمعرفة المسارات الآخر لمعرفة اين يجد راوتر الـ ASBR و لهذا السبب يتظمن عنوان الـ Router ID ABR ليتمكن من معرفة مسار الـ ASBR .
LSA Type 5 = External LSA :
و ظيفة هذا النوع تحديد طريق الخروج للشبكة الخارجية و هذا النوع من الرسال يعتمد على الإرسال من خلال جهاز الراوتر الموجود على حدود الـ Area ليقوم بوصفها من اي طريق يخرج أو يتصل في الشبكة الخارجية من خلال الراوتر الموجود على حدود الـ Area على سبيل المثال الراوتر المتصل في الانترنت .
LSA Type 6 =Multicast OSPF LSA :
هذا النوع غير مدعوم و غیر مستعمل فهو قديم جداً .
LSA Type 7 = External LSA for NSSA :
هذا النوع هو عبارة عن قائمة من المعلومات تستخدم في الشبكات الخارجية لشبكة الـ OSPF .
LSA Type 8 = External Attributes :
هذا النوع كان يستخدم لنقل وصلة خصائص بروتوكول الـ BGP إلى شبكة الـ OSPF لكن لم تعد تستخدم بكثرة في بروتوكول الـ OSPF ولكن في الإصدار الثالث من بروتوكول OSPFv3 هو مصمم لإرسال المعلومات إلى IPv6 address ليتم الربط بعنوان الشبكة محلية.
LSA Type 9 = Intra – Area – Prefix :
هذه الخانة وظيفتها بداية تكوين معلومات الشبكة الداخلية و معرفة المنطقة التي في داخلها .
LSA Type 10 = Area – Local – Opaque :
وظيفة هذا النوع أن يستمر في إرسال المعلومات إلى مسار المنطقة حتى لو كان المسار لا يفهم المعلومات من قبل التطبيقات ولكن سيتم إرسال هذه الوظيفة لبروتوكول الـ OSPF.
LSA Type 11 = AS Opaque :
هذه آخر نوع من الانواع ولان نحتاج له الا في الوقت الحالي و سنتعرف عليها اكثر في مستوى المحترفين .
هاكذا يكون قد تم شرح الـ 11 نوع و ولكن في الحقيقة يتم الاعتماد فقط على 7 أنواع اساسية يتم العمل فيه و باقي الأنواع تكون موجودة ايضاً ولكن لا يتم استخدامه كثيراً مثل الـ 7 أنواع التالية التي يتم الاعتماد عليه بشكل رسمي كما في الجدول التالي :
و بهذا الشكل يكون قد تم الانتهاء من ذكر و شرح جميع الأنواع الخاصة في أنواع الربط Types of link-state advertisements ،
