ماهي كابلات الألياف الضوئية وأنوعها ومكوناتها

مقال اليوم لشرح كابلات الألياف الضوئية (فايبر) ومكوناتها الداخلية وومميزات إستخدامها

ماهي كابلات الفايبر ( الألياف الضوئية ) :

كابلات الألياف الضوئية – Optical fiber هي عبارة عن جدائل طويلة من زجاج على درجة عالية من النقاء يصل رفعها إلى حد أن تماثل شعرة الإنسان وتصطف هذه الجدائل معا في حزمة تسمى الحبل الضوئي (optical cable).

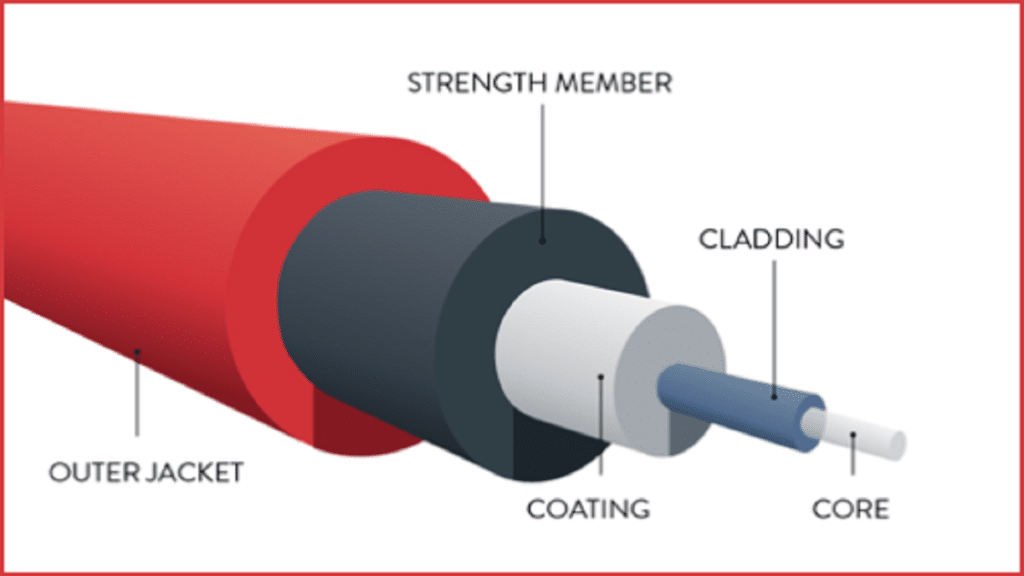

مكونات كابلات الألياف الضوئية ( الفايبر ) :

1- Core

وهو قلب من الزجاج الفائق النقاء يمثل المسار الذي ينتقل من خلاله الضوء .

2- cladding

وهو المادة الخارجية التي تحيط بالقلب الزجاجي و هي مصنوعة من زجاج يختلف معامل انكساره عن معامل انكسار الزجاج الذي يصنع منه القلب و يعكس الضوء باستمرار ليظل في داخل القلب الزجاجي.

3- Buffer coating

و هو غلاف بلاستيكي يحمي القلب من الضرر.

أنواع كابلات الفايبر ( الألياف الضوئية ) :

1- single mode fiber

تنتقل من خلالها إشارة ضوئية واحدة فقط في كل ليفة ضوئية من ألياف الحزمة وهي تستخدم في شبكات التلفون و كوابل التلفزيون وهذا النوع من الألياف يتميز بصغر نصف قطر القلب الزجاجي حيث يصل إلى حواليmicron 9 و تمر من خلاله أشعة الليزر تحت الحمراء ذات الطول الموجي 1.3-1.55 nm .

2- multi mode fibers

وبها يتم نقل العديد من الإشارات الضوئية من خلال الليفة الضوئية الواحدة مما يجعل استخدامها أفضل لشبكات الكمبيوتر هذا النوع من الألياف يكون نصف قطره اكبر حيث يصل إلى 62.5micron و تنتقل من خلاله الأشعة تحت الحمراء.

يتكون نظام الألياف الضوئية من ثلاث أجزاء أساسية:

1- transmitter

و هو الذي ينتج و يشفر الإشارة الضوئية حيث يكون الجزء الأساسي به هو المصدر الضوئي الذي قد يكون ليزر أو الدايود الضوئي فإذا أردنا مثلا نقل إشارة تلفزيونية أو أي معلومة فانه من الضروري تحوير الشارة الضوئية طبقا للمعلومة المراد نقلها. تحوير الإشارة الضوئية قد يتم بتغيير شدتها ارتفاعا و انخفاضا analogue modulationأو إشعالها و إطفائها في تتابع و هو ما يعرف ب digital modulation .

2- fiber optic

و هو الذي يقوم بتوصيل الإشارة الضوئية عبر المسافات .

3-receiver

يستقبل الإشارة الضوئية و يفك شفرتها ليحولها إلى إشارة كهربية ترسل إلى المستخدم الذي قد يكون التلفزيون أو التلفون.

نقلا عن مهندس / Ahmed Pc
