شرح إعدادت بروتوكول RIPng الأصدار الثالث لبروتوكول التوجيه RIP في IPv6

بروتوكول RIPng
Dynamic Routing IPv6
Routing Information Protocol Next Generation (RIPng)

RIPng :

• هو نفسه بروتوكول الـ RIP ولكن الـ RIPng مطور و يعتبر هو الإصدار الثالث لبروتوكول الـ RIPng .
• يتعامل مع عناوين الإصدار السادس IPv6 و الشبكة التي تعمل في عنوان الإصدار السادس ايضا .
• الـ RIPng يعمل مع Port 521 .
• يستخدم بروتوكول UDP .
• يستخدم ايضا رقم معالجة Process ID .
• يعمل على العنوان التالي 9::Multicast Group FF02 .

إعدادات بروتوكول  RIPng

Router (config)# ipv6 unicast-routing
Router (config) # ipv6 router rip 1 ——> Process ID
Router (config-rtr) # exit
Router (config) # interface fastethernet 0/0
Router (config-if) # ipv6 rip 1 enable
Router (config-if)# exit

لعرض جدول التوجيه

Router (config)# show ipv6 router

• ملاحظة قبل أن تقوم بتطبيق العملي بروتوكول الـ RIPng ، يعتمد اعتماد كبير على رقم العملية و هو الـ Process ID إذا اختلف الـ Process ID في الشبكة في هذه الحالة لا تستطيع الشبكات أن تتصل مع بعضها البعض .

الإعدادات التي سيتم بناء الشبكة عليها .

في البداية يجب معرفة الإعدادات التي سيتم العمل عليها و معرفة الشبكات الـ 3 :

1. الشبكة الأولى ستكون بعنوان fecl::1/64
2. الشبكة الثانية ستكون بعنوان fec2::1/64
3. الشبكة الثالثة ستكون بعنوان 2001::1/64

هذه إعدادات الشبكة كلها ويجب أن نعلم أن الشبكة الثالثة هي التي ستربط ما بين الشبكة الأولى و الثاني ، ليتم الاتصال فيما بينهم بعد أن نقوم بعملية التوجيه .

الأن بعد أن تعرفنا على الشبكات و الإعدادات سنقوم بعمل إعدادات و تشغيل الإنترفيس و تركيب الاي بي على جميع الإنترفيس الموجودة على الراوترات و بعده سنقوم بعمل إعدادات بروتوكول الـ RIPng لبناء جدول التوجيه و إضافة الشبكات في الراوتر ، لتسطيع جميع الشبكات الاتصال مع بعضها البعض مثل ما في النموذج التالي المرفق  .

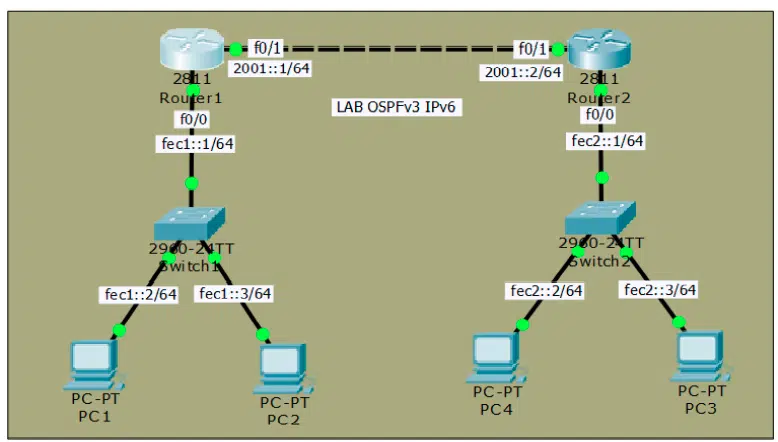

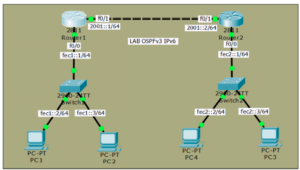

النموذج التالي هو الذي سيتم العمل عليه

الأن سنقوم بدخول على الراوتر الأول R1 و نقوم بكتابة الإعدادات التالية :

Router> enable
Router # config t
Router (config) # ipv6 unicast-routing
Router (config)# ipv6 router rip 1
Router (config-rtr) # exit
Router (config)# interface fastethernet 0/0
Router (config-if) # ipv6 address 2001::1/64
Router (config-if) # ipv6 rip 1 enable
Router (config-if) # no shutdown
Router (config-if) # exit
Router (config) # interface fastethernet 0/1
Router (config-if) # ipv6 address fec1::1/64
Router (config-if) # ipv6 rip 1 enable
Router (config-if) # no shutdown
Router (config-if) # end
Router # copy running-config startup-config

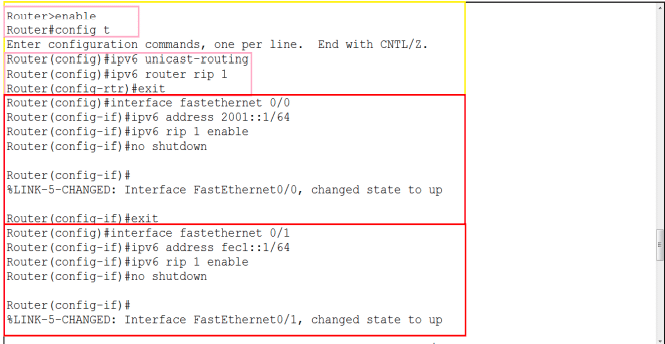

هذه إعدادات الراوتر الأول، مع العلم لقد قمنا ايضاً بتفعيل بروتوكول الـ RIPng، كما في الصورة التالية من داخل R1 :

الأن سنقوم بدخول على الراوتر الثاني R2 و نقوم بكتابة الإعدادات التالية :

Router> enable
Router # config t
Router (config)# ipv6 unicast-routing
Router (config) # ipv6 router rip 1
Router (config-rtr) # exit
Router (config) # interface fastethernet 0/0
Router (config-if)# ipv6 address 2002::1/64
Router (config-if) # ipv6 rip 1 enable
Router (config-if)# no shutdown
Router (config-if) # exit
Router (config)# interface fastethernet 0/1
Router (config-if)# ipv6 address fec2::1/64
Router (config-if) # ipv6 rip 1 enable
Router (config-if)# no shutdown
Router (config-if) # end
Router #copy running-config startup-config

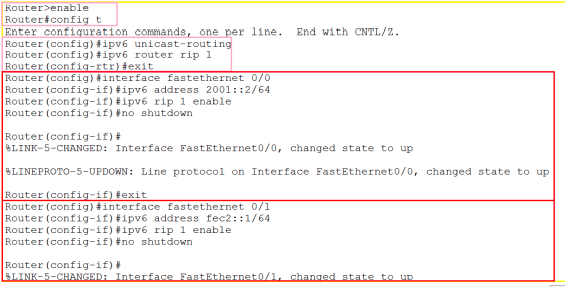

هذه إعدادات الراوتر الثاني، مع العلم لقد قمنا ايضاً بتفعيل بروتوكول الـ RIPng، كما في الصورة التالية من داخل R2 :

 الآن قمنا بعمل إعدادات بروتوكول الـ RIPng على الراوترات و تم إضافة الشبكات في جداول التوجيه الخاص في الراوترات ، ولكن نريد أن نقوم بعرض جداول التوجيه للراوتر لنتاكد من إنه تم إضافة الشبكات في جدول التوجيه أو لا سنقوم بدخول على الراوتر الأول R1 و نقوم بكتابة الأمر التالي الخاص في عرض جدول التوجيه   :

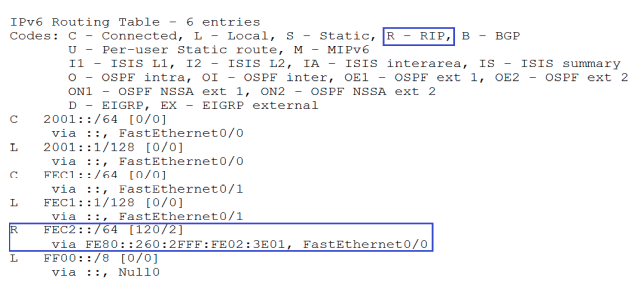

Router (config) # show ipv6 route

كما نلاحظ من داخل الراوتر الأول R1 إنه يوجد عدة شبكات ، و يوجد الشبكة التي تعمل تفعيل بروتوكول الـ RIPng و اختصار البروتوكول برمز R و قيمة المسافة الاداري [120/2]  .

سنقوم بدخول على الراوتر الثاني R2 ايضاً لنتاكد هل تم إضافة الشبكة المفعل عليه بروتوكول الـ RIPng أو لا .

Router (config) # show ipv6 route

كما نلاحظ من داخل الراوتر الثاني R2 إنه يوجد عدة شبكات ، و يوجد الشبكة التي تعمل تفعيل بروتوكول الـ RIPng و اختصار البروتوكول برمز R
