ما هو Router on Stick:
هذه الخدمة مهم جداً جداً تستخدم عندما يكون لدينا أكثر من شبكة Vlan على سويتش واحد و نريد هذه الشبكة أن تتصل مع بعضها البعض و هي على مختلف شبكة الـ Vlan و على سويتش واحد، فهذه الخدمة تقوم بهذه الوظيفة و تقوم بربط شبكة الـ Vlan المختلفة مع بعضها البعض و أن يتصلوا مع بعض عن طريق منفذ واحد و هو منفذ الراوتر نقوم بتقسيمها لعدة اقسام بشكل وهمي و نقوم بتوزيع الـ Gy على حسب تقسيم المنفذ لكل شبكة.
مثال على Router on a stick :
لنفترض إنه لدينا اربع شبكات Vlan بمختلف العناوين على سويتش واحد، و نريد من هذه الشبكات أن تتصل مع بعضها البعض من الطبيعي جدا أن نحتاج لجهاز راوتر ليربط ما بين هذه الشبكات سنقوم بتركيب جهاز الراوتر و تقسيم الإنترفيس الواحد الى عدة انترفیس و نقوم بتوزيعهم على شبكات الـ Vlan و نقوم بضبط الإعدادات الخاص في الـ Router on a stick ليتم العمل بشكل صحيح.

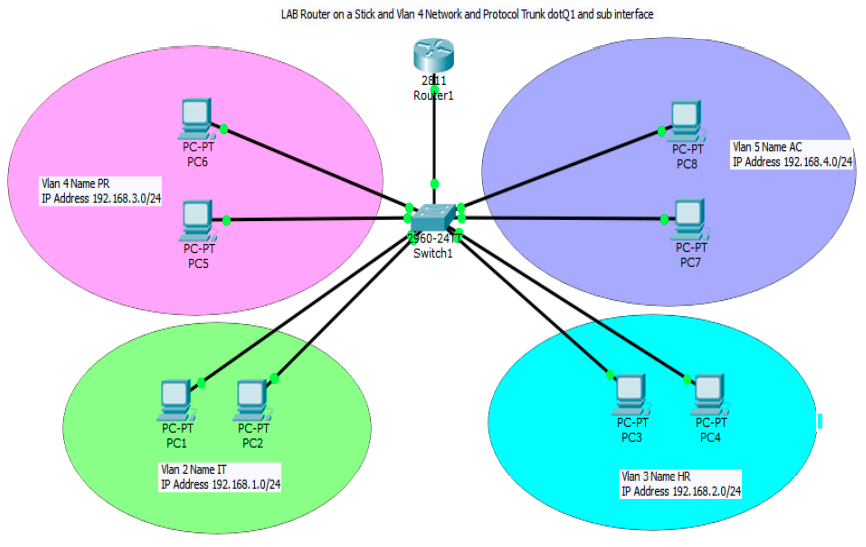

سنقوم بعمل الإعدادات على النموذج التالية لاحظ إنه يوجد اربع شبكات Vlan مختلفة العناوين و نريد أن تتصل مع بعضها البعض عن طريق الراوتر و لاحظ ايضاً إنه تم ربط منفذ واحد من الراوتر الى السويتش هذا يدل على إنه يوجد انترفیس اوحد متصل في السويتش هذا صحيح ، و نحن سنقوم بتقسيم هذا الإنترفيس الى عدة انترفيس على حسب عدد الشبكات الموجودة لدينا و تركيب الـ Gy على كل شبكة و توزيعها على الشبكات لتستطيع جميع الشبكات الاتصال مع بعضها البعض ، كل هذه العملية على سويتش واحد و راوتر واحد سنقوم بعمل الإعدادات التالية قبل أن نقوم بدخول على الراوتر و نقوم بتفعيل خدمة الـ Router on a stick تابع الإعدادات التالية .
إعدادات Router on a stick
Router on a stick Configuration
Router > enable
Router #config t
Router (config) # interface fastethernet 0/0
Router (config-if) # no shutdown
Router (config-if) # exit
Router (config)# interface fastethernet 0/0.1 —–> subif
Router (config-subif) # encapsulation dot1Q 2 ——> رقم الشبكة
Router (config-subif) # ip address 192.168.1.100 255.255.255.0
- أنظر للنموذج التالي هذا هو الذي سنقوم بتطبيق عليه خدمة الـ Router on a stick و لاحظ ايضاً إنه يوجد اربعة شبكات VLAN بمختلف العناوين ونحن نريد هذه الشبكات أن تتصل مع بعضها البعض سنقوم بتفعيل خدمة الـ Router on a stick على جهاز الراوتر .
ملاحظة : يجب أن نعرف أن المنفذ المتصل من السويتش الى الراوتر سيكون ايضاً منفذ Trunk Port ليستطيع الإرسال و الاستقبال .
الأن سنقوم بدخول على جهاز الراوتر R1 و تقوم بعمل الإعدادات التالية:
Router > enable
Router #config t
Router (config)# interface fastethernet 0/0
Router (config-if)# no shutdown
Router (config-if) # exit
Router (config)# interface fastethernet 0/0.1
Router (config-subif) # encapsulation dot1q 2
Router (config-subif) # ip address 192.168.1.100 255.255.255.0
Router (config-subif) # exit
Router (config)# interface fastethernet 0/0.2
Router (config-subif) # encapsulation dot1q 3
Router (config-subif) # ip address 192.168.2.100 255.255.255.0
Router (config-subif) # exit
Router (config)# interface fastethernet 0/0.3
Router (config-subif) # encapsulation dot1q 4
Router (config-subif) # ip address 192.168.3.100 255.255.255.0
Router (config-subif) # exit
Router (config)# interface fastethernet 0/0.4
Router (config-subif) # encapsulation dot1q 5
Router (config-subif) # ip address 192.168.4.100 255.255.255.0
Router (config-subif) # end
Router #copy running-config startup-config
هذه إعدادات الإنترفيس f0/0 الخاصة في جهاز الراوتر و قمنا ايضاً بتفعيل خدمة الـ Router on a stick ،و الأن يتبقى علينا عمل الإنترفيس المتصل من السويتش الى الراوتر لجعله Trunk Port ليستطيع الاتصال في الشبكات و نقل البيانات ما بينهم تابع .
- سنقوم بدخول على جهاز السويتش و نقوم بعمل إعدادات المنفذ المتصل من السويتش الى الراوتر و سيكون المنفذ f0/24 المتصل في جهاز الراوتر سنقوم بعمل الإعدادات التالية:
Switch > enable
Switch # config t
Switch (config)# interface fastethernet 0/24
Switch (config-if) # switchport_mode trunik
بهذا الشكل نكون قد قمنا بعمل جميع الإعدادات الخاصة في خدمة الـ Router on a stick ، و سنقوم بتركيب الـ Gy الخاص في كل شبكة على كل أجهزة الحاسوب التي تحت كل شبكة من شبكة الـ Vlan .
الآن نريد التأكد من جميع الإعدادات التي قمنا بعملها تم تنفيذها أو لا عن طريق الدخول على جهاز الراوتر و نقوم بعرض الإنترفيس و نرى ماذا حدث تابع .
سنقوم بكتابة الأمر التالي ليقوم بعرض معلومات عن الإنترفيس بشكل مرتب …..
Router # Show ip interface brief

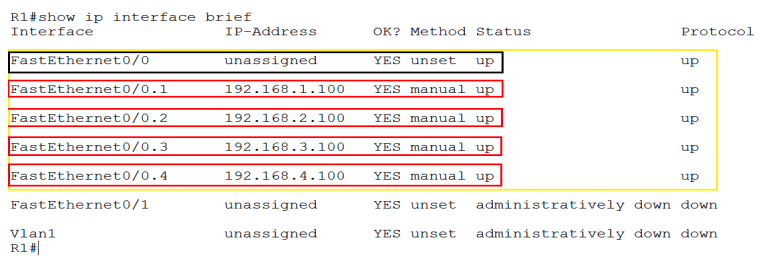

لاحظ إنه يوجد اربع منافذ كل منفذ ياخذ عنوان اي بي مختلف عن الآخر و المنفذ الرئيسي f0/0 لا يحتوي على عنوان اي بي هو فقط مفعل اما الإنترفيس الذي تخضع تحت هذا الإنترفيس هي منافذ وهمية و ياخذ كل منفذ عنوان ينتمي لشبكة Vlan
- توضيح بسيط : عندما يريد جهاز معين في شبكة 1 Vlan يريد الاتصال في جهاز موجود في شبكة 2 Vlan سيتم الاتصال عن طريق خدمة الـ Router on a stick .
بهذا الشكل نكون قد اكملنا كامل الدرس الخاص في خدمة الـ Router on a stick بشكل كامل.
