كيفية تمرير البيانات باستخدام السويتش

طرق تمرير البيانات باستخدام جهاز المبدل ( السويتش – Switch )

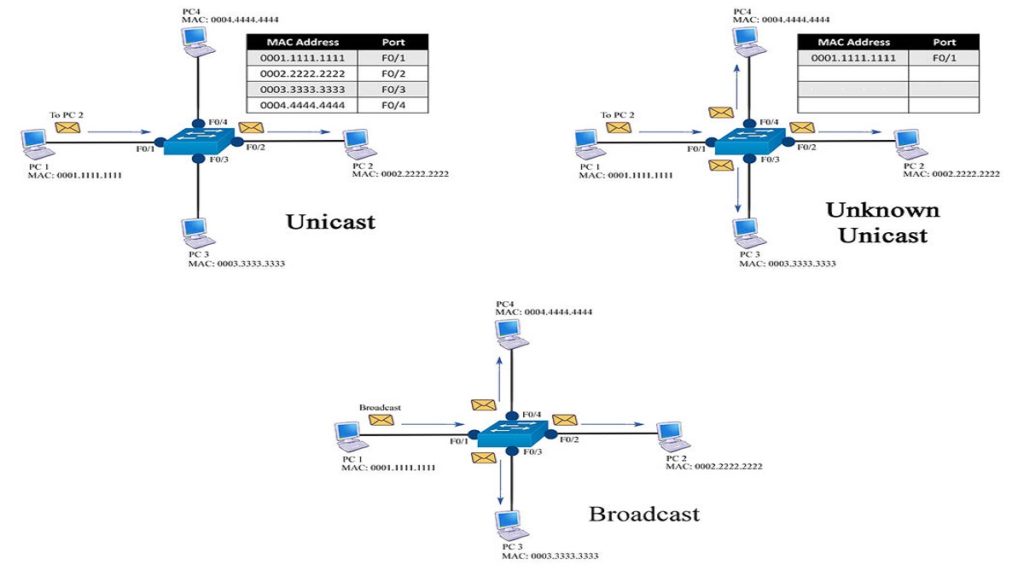

1- طرق تمرير البيانات باستخدام السويتش – إذا وصلت وحدة بيانات إلى السويتش وقام بفحص عنوان الهدف (Destination MAC Address) فوجده عنوان جهاز وأحد (Unicast) سيقوم بالبحث في جدول العنواين الفيزيائية (MAC Address Table) ليتعرف على المنفذ (Interface) الذي سيمرر إليه هذه البيانات :-

إذا وجد عنوان الجهاز الهدف (Destination MAC Address) مسجل لديه في جدول العناوين الفيزيائية (MAC Address Table) سيمرر هذه البيانات عبر المنفذ (interface) المتصل بهذا الجهاز لتصل البيانات لهذا الجهاز فقط .. و تسمى هذه العملية “عملية تمرير وحدة بيانات جهاز وأحد محدد ومعروف” (Forwarding Known Unicast Frame) .

إذا لم يجد عنوان الجهاز الهدف (Destination MAC Address) مسجل لديه في جدول العناوين الفيزيائية (MAC Address Table) , سيضطر إلى تمرير هذه البيانات عبر جميع المنافذ (All Interfaces) باستثناء المنفذ الذي وصلت منه البيانات .. و تسمى هذه العملية “عملية تمرير وحدة بيانات جهاز وأحد غير معروف” (Flooding Unknown Unicast Frame) .

2- إذا وصلت وحدة بيانات إلى السويتش وقام بفحص عنوان الهدف (Destination MAC Address) فوجده عنوان (Broadcast) :-

سيقوم الجهاز بتمرير هذه البيانات عبر جميع المنافذ باستثناء المنفذ الذي وصلت منه لتصل هذه البيانات إلى جميع الأجهزة على الشبكة .. و تسمى هذه العملية “عملية تمرير وحدة بيانات لجميع الأجهزة”
(Flooding Broadcast Frame) .
