معمارية الشبكة Network Architectures

يوجد نوعان من معمارية الشبكات يتم بناء الشبكة على هذا الشكل التالي

شبكة الند للند أو نقطة لـ نقطة شبكة العميل و الخادم

Peer – to – Peer Networks Client / Server Networks

سأقوم بشرح كل منزم بالتفصيل و كل من مميزات هذه الشبكات لكل منهم مميزاته و عيوبه سأقوم بشرحهم بالتفصيل

شبكة الند للند – Peer – to – Peer

1. تستطيع المشاركة في الملفات و الطابعة و الموديم .
2. أي شخص يستطيع الاتصال في الشبكة .
3. لا يوجد وحدة تحكم مركزية في الشبكة .
4. كل مستخدم في الشبكة يقوم بتركيب البرامج الخاص فيه كم يريد .
5. اتساع محدود للشبكة من ناحية عدد الأجهزة مثل اقصى عدد 20 جهاز كمبيوتر يطلق على هذه الشبكة .Workgroup
6. لا يوجد وحدة تخزين موحده لكل مستخدم يكون له وحدة تخزين خاصة فيه

شبكة المضيف و الخادم Client / Server

• نستطيع المشاركة في كل الملفات و الطابعة و خطوط الانترنت .
• فقط الاشخاص المصرح لهم يستطيعون الدخول للشبكة .
• يوجد وحدة تحكم مركزية في الشبكة .
• عملية الصيانة أصعب .
• أتساع غير محدود من ناحية الأجهزة في الشبكة .
• نستطيع التحكم في كل أجهزة الشبكة من مكان واحد

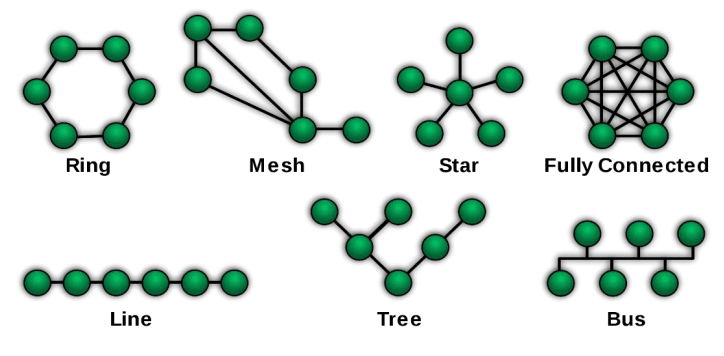

أنواع الشبكات حسب التصميم الهندسي Physical Network Topologies

يوجد عد تصاميم للشبكات من ناحية التصميم الهندسي على ارض الواقع ويوجد أكثر من نوع لهذه الشبكات سنقوم بشرح كل من هذه الشبكة بالتفصيل مع ذكر بعض الامثلة على كل شبكة :

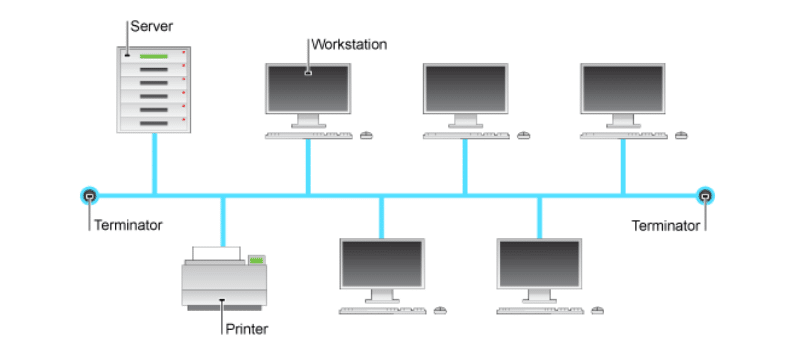

الشبكة الخطية : Bus Topology

هذه الشبكة لا توجد فيها وحدة تحكم مركزية و على ذالك فهي تتكون من كابل واحد يتصل فيه كل الشبكة و جميع الأجهزة و يتم نقل البيانات و المعلومات من جهاز لاخر عبر ما يسمى بالموصول أو الناقل وهي أدارة نقل بين جهازين أو أكثر ويتم ذالك في وضع نهاية الطريقة طرافية في نهاية الشبكة يسمى هذا الجهاز Terminatorو الكابل الرئيسي الذي يربط جميع الأجهزة في الشبكة يسمى الـ .Backbone .

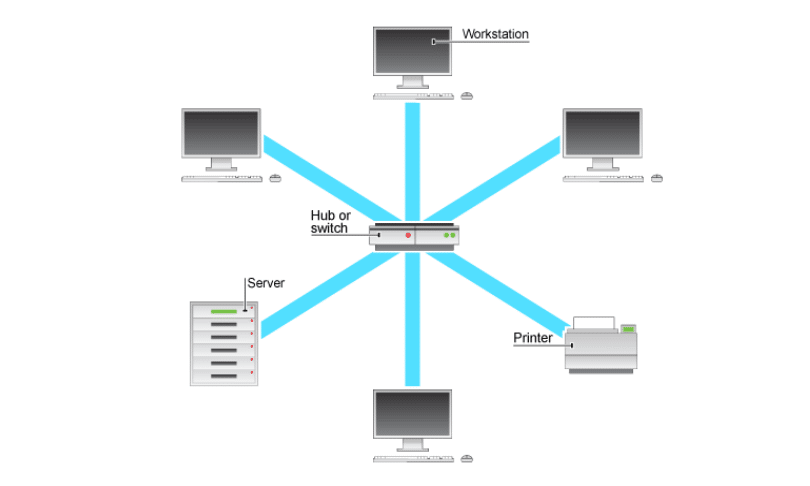

الشبكة النجمية : Star Topology

هذه الشبكة لا يوجد فيها كابل واحد رئيسي بل يوجد فيها أكثر من كابل مثل يوجد سوتيش و يتم ربط جميع الأجهزة على هذا السويتش ولكل جهاز كابل خاص وفي حال تعطل أحد الكوابل لا تتوقف الشبكة كلها فقط يتم توقف الجهاز الذي تم توقف الكابل الخاص به هذه الشبكة أكثر أنتشاراً و شيوعاً في عالم الشبكة المحلية نظراً لسهولة الصيانة و العمل فيها ولها الكثير من المميزات العملية سيتم ذكرها في ما بعد .

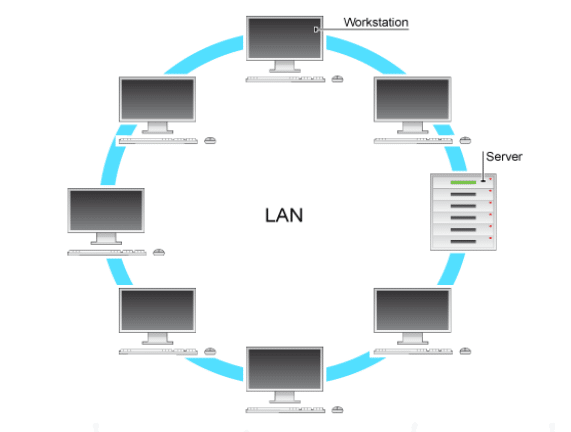

الشكبة الحلقية : Ring Topology

هذه الشبكة تستخدم كابل في كل جهازين وهي شبكة على شكل دائرة من الكابلات لربط مجموعة من الحاسبات معاً ويعتبر الحاسب المركزي جزء من الحلقة وتتحرك البيانات بشكل دائرة مما يتسبب في حدوث بطء في الشبكة و غيرها من المشاكل الآخرة .

الشبكة المعقدة : Mesh Topology

هذه الشبكة تسمى المعقدة لإنها تحتوي على أكثر من كابل في كل جهاز و تحتوي على مجموعة من الكوابل المربوطة في كل الأجهزة و في جميع الأجهزة يخرج كابل على عدد الأجهزة الموجودة مثل لو كان لدينا خمسة أجهزة كمبيوتر سيتم أخذ من كل جهاز خمسة كوابل و الجهاز المقابل خمسة كوابل وهكذا حتى يتم الاتصال في جميع الأجهزة هذه الطريقة مكلفة جداً جداً ولا يوجد له أستخدام في الحياة العملية .

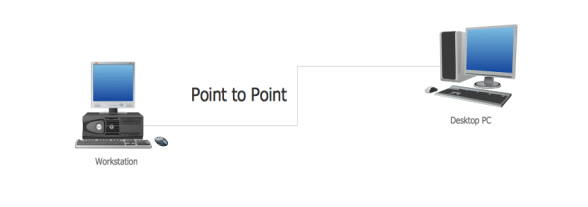

شبكة الند للند : Point to point Topology

هذه الشبكة تربط الأجهزة في بعضها البعض بشكل مباشر من غير تدخل أية جهاز للربط مثل جهاز كمبيوتر يتم ربطه بجهاز كمبيوتر أخرى بشكل مستقيم من غير أجهزة ربط مثل الراوتر يتم ربطه بشكل مستقيم مع راوتر أخرى مثل السويتش يتم ربطه بسوتيش أخرى بشكل مستقيم بمعنى أخر جهاز مقابل جهاز .

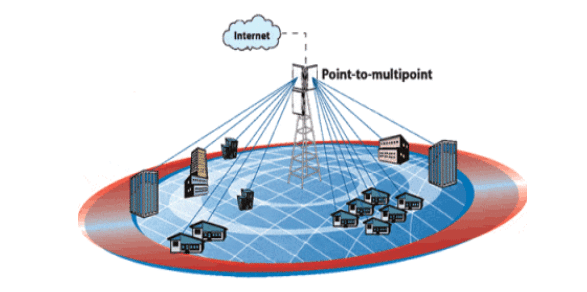

شبكة الإرسال و الاستقبال : Point to Multipoint Topology

هذه الشبكة تمثل الشبكة التي تستقبل و ترسل من مقسم رئيسي مثل يوجد سنترال يقوم بجمع جميع الأجهزة في مكان واحد ويتم الإرسال و الاستقبال من داخل السنتر مثل لو كان يوجد ثلاث شبكات كل شبكة في مبنى و نريد الشبكة أن تتبادل المعلومات و البيانات في ما بينهم سنقوم بربط المبنى الأول و الثاني في السنترال و عن طريق السنترال سيتم التحكم و الإرسال و الاستقبال .

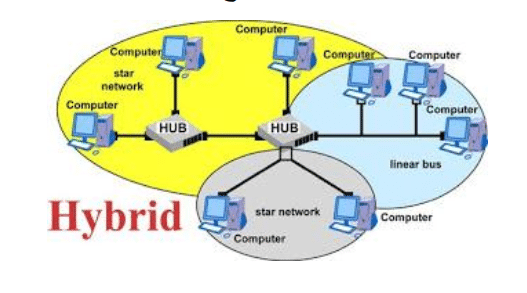

شبكة الخليط : Hybrid Topology Network

هذه الشبكة تسمى الهجين أو الخليط لأنه تربط ما بين شبكات مختلفة الأنواع .

من اعداد المهندس / أحمد حسن المشايخ
