أنواع كابلات الشبكات ومزايا وعيوب كل نوع

بسم الله الرحمن الرحيم

النهارده هنتكلم عن حاجه مهمه في اي شبكه وهي اسلاك التوصيل او الكابلات المستخدمة في ربط مكونات اي شبكه ببعضها وتوصيلها باجهزة النتورك سواء كانت روترات , سويتشات , سيرفرات , كمبيوترات وغيرها من أجهزة الشبكات.

وهنشرح أنواع كابلات الشبكات بالتفصيل وهي زيها زي اي حاجة مرت بمراحل تطور منذ نشاه الشبكات وحتي وقتنا ده فهنتعرف ونستعرض مع بعض انواع الكابلات المختلفه المستخدمة في الشبكات وشكل طرف التوصيل ” الارجيهات ” الخاص بكل نوع ومزايا وعيوب كل نوع منهم .

أنواع الكابلات المستخدمة في الشبكات – Network Cables Types

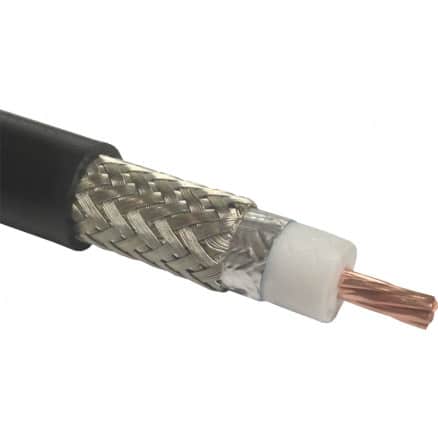

النوع الاول :- الكابل المحوري (الكواكسيال) – Coaxial cable

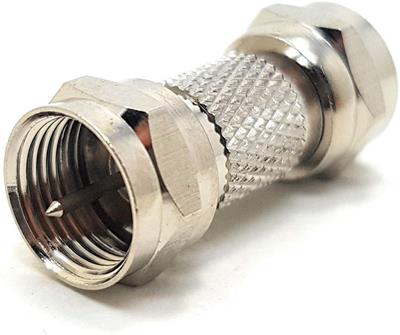

شكل طرف التوصيل الخاص بالكابل المحوري:

هو أول نوع من أنواع الكابلات اللي تم استخدامه في مجال توصيلات الشبكات وايضا يستخدم في توصيلات التليفزيون حاليا.

مزاياه:-

1- سهل التوصيل .
2- ذو خصائص كهربية جيده .
3- له Bandwidth عالي.
4- له مقاومه عاليه للتداخل interference.

عيوبه:-

اصبح غير منتشر بسب التقدم التكنولوجي الكبير .

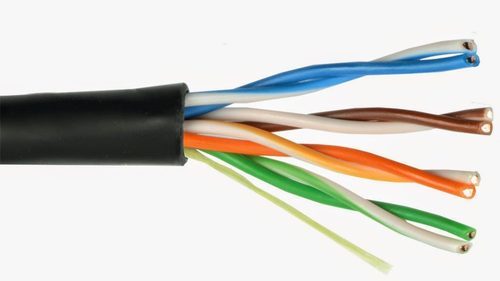

النوع الثاني : كابل ال UTP – Unshielded twisted pair cables

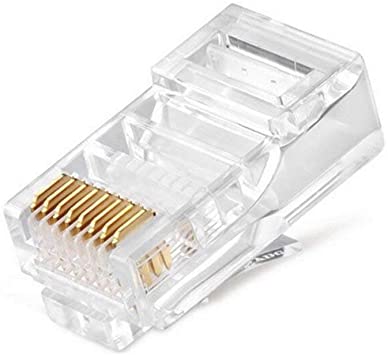

طرف التوصيل : Rj 45

وهو عباره عن سلك مكون من 8 اطراف من النحاس نظرا لتوصيلية النحاس الكهربيه العاليه.
وكل ذوج منهم مفصول علي حده بشكل مجدول لتفادي تاثير اي مجال كهرومغناطيسي يؤثر علي السلك من الخارج .

مزاياه :-

1- رخيص .
2- سهل التوصيل.

عيوبه:-

1- له معدل نقل بيانات محدود مع التطور التكنولوجي الهائل –
حوالي 10 ميجا بايت/ الثانية ويصل الي 100 ميجا بايت/ الثانية.
2- يحدث تداخل في البيانات بسبب العزل الغير الكامل للاسلاك .

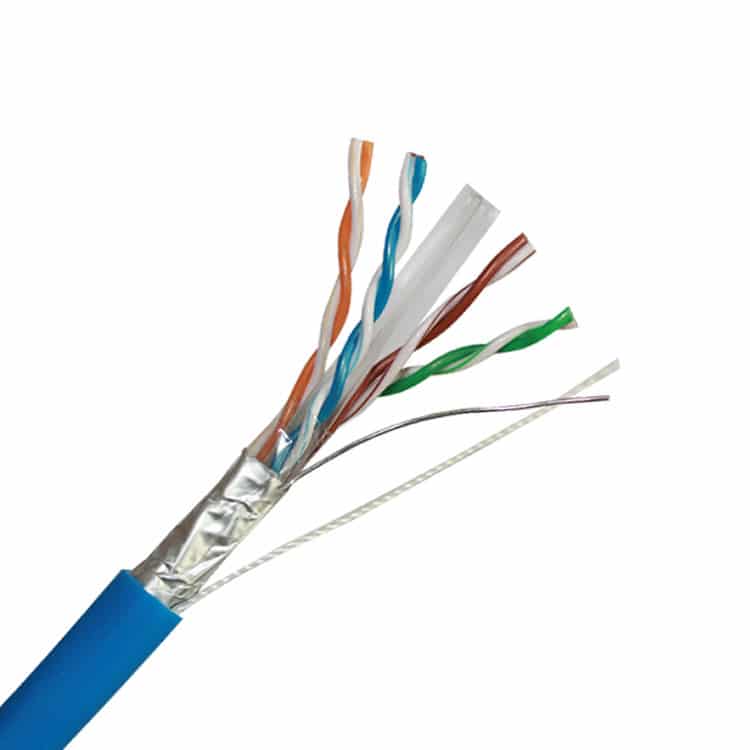

النوع الثالث:Shielded twisted pair cables – STP

وهو نفس الكابل الUTPولكن النوع ده بيعالج مشكله التداخل بعزل كل زوج من الاسلاك بطبقة رقيقة من المعدن.

مزاياه:-

1- تكلفته معقولة
2- سهل التوصيل
3- حل مشكله التداخل بعزل كل زوج من الاسلاك بشكل كامل.
4- خصائصه الكهربية افضل من الانواع السابقة.
5- البيانات امنه بشكل جيد.
6-تحسين معدل نقل البيانات اللي بقت توصل 1 جيجا بايت/الثانية في موديل زي Cat 7.

النوع الرابع: (كابلات الالياف الضوئيه ) Optical fiber cables

أنواع كابلات الشبكات ومزايا وعيوب كل نوع — فيبر كيبل

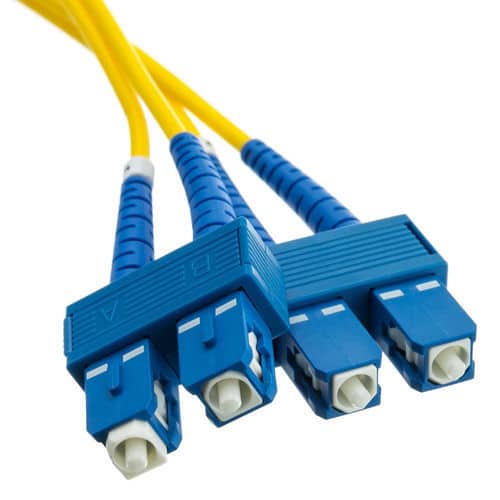

شكل طرف التوصيل:-

واخر نوع من انواع الكابلات هو كابلات الالياف الضوئية و تستخدم لنقل البيانات عبر الضوء وهو افضل نوع في الانواع السابقة وتغلب علي معظم المشاكل الموجوده بها .

مزاياه:-

1- ثبات وسرعه الاداء
2- معدل نقل بيانات عالي جدا (يقاس بالجيجا بايت ).
3-عمره الافتراضي طويل جدا.
4-الامان في نقل البيانات ممتاز .
5-لا يسبب اي تداخل في البيانات ولا يخضع للتداخل
الكهرومغناطيسي لان الكابلات لا تحتوي علي نحاس.
6- اصغر واخف وزنا من انواع الكابلات الاخري.
