اليوم توصلنا إلى واحدة من أكثر المقالات إثارة للاهتمام في مزود خدمة MPLS والتي تسمى MPLS Labels .

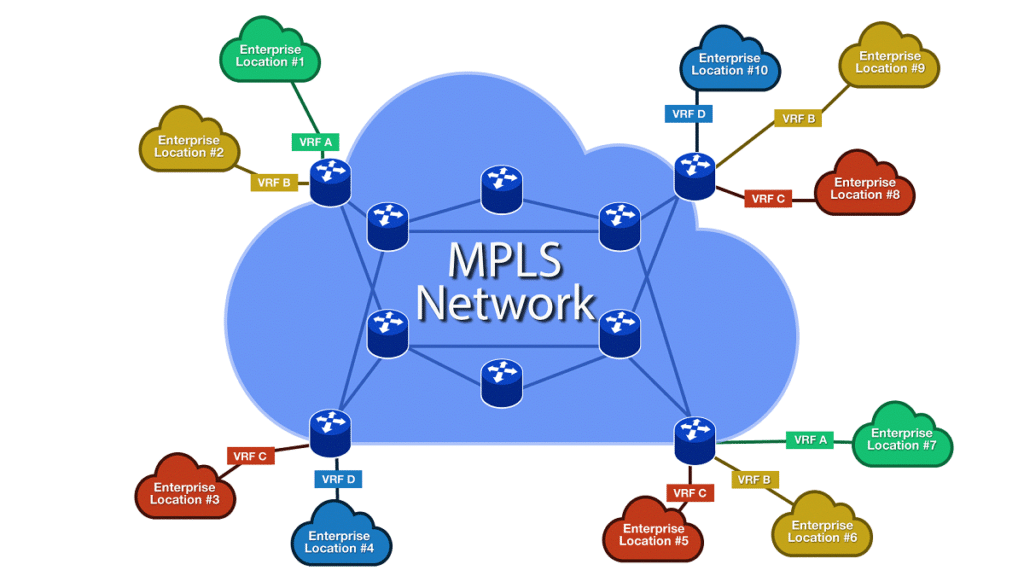

قبل فهم مفهوم الـ Label ، يجب أن يعرف الجميع عن MPLS وكيف تعمل وما هي إمكانيات MPLS في مجال الخدمة .
الـ Label هو جزء من نطاق MPLS حيث يتم نقل المعلومات من جهاز إلى جهاز آخر عن طريق تبادل الـ Labels .
MPLS Label Format
حجم الـ MPLS هو 32 بت يتكون من Label و TTL و Experimental bit و Stack .
اسمحوا لي أن أريك هيكل التسمية MPLS .
وفقًا للصورة أعلاه يمكنك فهم حجم MPLS مع جميع المعلومات
- Label : 20 Bit
- EXP : 3 bit
- Stack : 1 bit
- TTL : 8 Bit
السؤال الآن من يقوم بتعيين الـ Label في MPLS ؟
الإجابة على السؤال هو بروتوكول (LDP (label distribution protocol .
يستخدم LDP كبروتوكول لتعيين ال Label المحدد للتوجيهات المحددة في شبكة الـ MPLS . يتم إنشاء جدول معلومات (LIB) بكل روتر لتخزين الـ Label بداخلها .
يتم إنشاء Prefix لربط الروابط وتخزينها في LIB والذي يتم استخدامه بعد ذلك لإنشاء بيانات
(LFIB (Label Forwarding Information Base لإعادة التوجيه .
تتم عمليات البحث في الواقع في LFIB ، وليس FIB .
إذن هناك 3 مصطلحات سمعتها وهي LIB و FIB و LFIB ، ما الفرق بين هذه المصطلحات الثلاثة ؟
LIB : هو مستوى تحكم يتم إنشاؤه بواسطة LDP ، RSVP وما إلى ذلك بناءً على الإدخالات في RIB وتعيين كافة الإدخالات في RIB إلى Label مناسب .
LFIB : هي الإدخالات التي يتم استخدامها لإعادة توجيه البحث مستمدة من FIB (قاعدة معلومات إعادة التوجيه المشتقة من RIB) .
FIB : وهو ما يضم CEF .
