أنواع الراوترات في بروتوكول OSPF

أنواع الراوترات في بروتوكول OSPF
OSPF Routers

يوجد أكثر من نوع من هذه الراوترات التي تعمل في بروتوكول الـ OSPF سأقوم بذكر هذه الأنواع و التعرف عليهم و معرفة كل نوع من هذه الأنواع ما هي وظيفته و متى نحتاج بناء هذا الراوتر و كيف تعمل

تتكون هذه الراوترات من 5 أنواع :

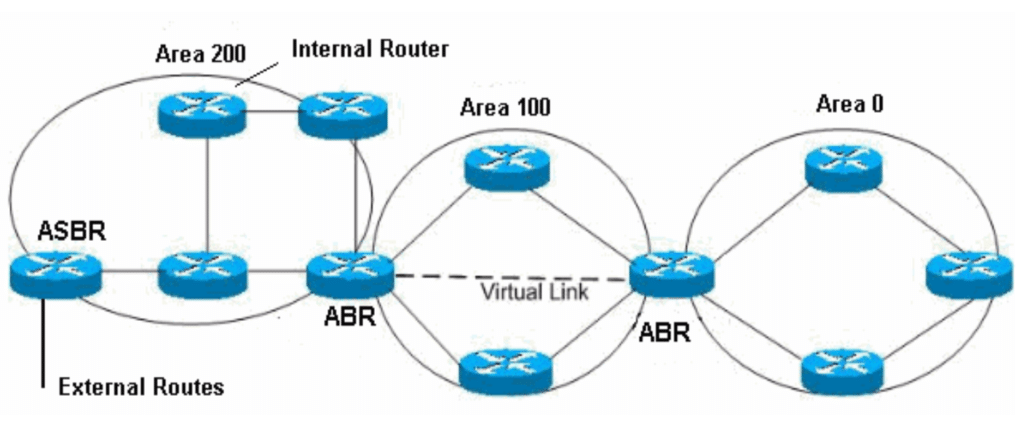

Backbone Router -1

هذا النوع من الراوترات التي تعمل في داخل المنطقة صفر 0 Area و آية راوترات تعمل في هذه المنطقة يطلق عليها Backbone Router .

Internal Router -2

هذه الراوترات التي تشترك و تعمل في داخل منطقة مثل 1 Area غير الـ Backbone Router و لديه عدد منافذ تعمل في هذه المنطقة 1 Area .

Area Border Router = ABR -3

هذه الراوترات التي تكون متصل فيها اكثر من منطقة Area و تمثل هذه الراوترات عبارة عن جسر يقوم بربط أكثر من منطقة Area مختلفات عن بعض مثل يكون لدنيا ( Area و نريد ربطه في 100 Area سنقوم بعمل راوتر ما بين 0) Area و 100 Area ليقوم بعملية الربط و يسمى هذا الراوتر باسم ABR الذي يربط ما بين حدود المناطق .

Autonomous System Border Router = ASBR – 4

هذه الراوترات التي تقوم بربط شبكات الـ OSPF في شبكات مختلفة عن شبكات الـ OSPF بمعنى شبكة تعمل ببروتوكول مختلف عن بروتوكول الـ OSPF و يتم تفعيل هذه الراوتر على حدود شبكة الـ OSPF وليتم عمل بعض الإعدادات لتتم عملية الاتصال .

Designated Router = DR – 5

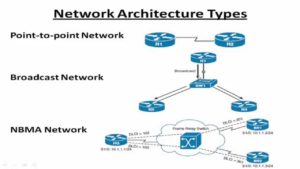

راوتر المعاينه :(DR) هو راوتر الموجهة والمختار بين كل الروترات متعلق بوصلات متعدده في قسم الشبكة ، وبصفة عامة يفترض أن يكون البث ذو وصلات متعدده. وغالبا ما تعتمد التقنيات الخاصة على وجود مورد، قد تكون هناك احتياج لدعم وظيفة التي يقوم بها (DR) على وصلات المتعددة بدون بث (NBMA) وسائل الاعلام. عادة ما يكون من الحكمة أن تكوين الدوائر الفردية الظاهري فرعية NBMA كمركز فردي من نقطة إلى نقطة ؛ التقنيات المستخدمة هي التي تعتمد على التنفيذ.

Backup Designated Router = BDR -6

راوتر المعاينه الاحتياطي : (BDR) هو الراوتر الاحتياطي الذي ياخذ محل الراوتر الرئيسي في حال وقوع راوتر الـ ( DR ) سيقوم باخذ مكانه حتى يتم ارجع تفعيل الراوتر الرئيسي ( DR ) .
