أنواع حزم البيانات الخاصة في بروتوكول OSPF

أنواع حزم البيانات الخاصة في بروتوكول OSPF
OSPF Packet Types

حزم البيانات يتم استخدمها فيما بين الراوترات التي تم تفعيل بروتوكول OSPF عليها لتتمكن من بناء وصيانة الجداول الثلاثة الموجودة في كل راوتر .

تتكون حزم البيانات من 5 أنواع سأقوم بذكرها و شرح كل واحدة بشكل منفصل عن الآخر .

قبل البداء في التعمق يجب أن نعرف أن كل LSA تأخذ رقم متسلسل يبداء من 0x80000001 إلى 0x7FFFFFFF هذه الارقام مخصص للـ LSA .

1- رسالة الترحيب Hello Packets :

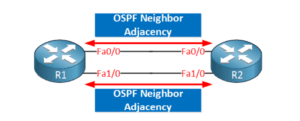

هي عبارة عن رسالة ترحيب يتم استخدامها في عملية اكتشاف الجيران و بناء العلاقة ما بينهم و بعد أن يتم اكتشاف الجيران و التعرف عليهم سيتم معاودت إرسال رسالة لتاكد من وجود الراوترات في داخل الشبكة.

محتويات رسالة الترحيب Hello Packets :

1. Router ID
2. Router Priority
3. Hello (default 10s for broadcast network, default 30s for non broadcast network) and dead (4 times of hello) timers
4. Authentication password
5. Area ID
6. Subnet Mask
7. Designated router and backup designated router is ip address
8. Known neighbours

هذه جميع المعلومات التي تكون في داخل رسالة الترحيب الـ Hello Packets

۱- Router ID :

هو عبارة عن عنوان الاي بي الذي ياخذه أول راوتر في شبكة بروتوكول الـ OSPF و يجيب المعرفة أن هذه الشبكة ستكون من نوع BMA .

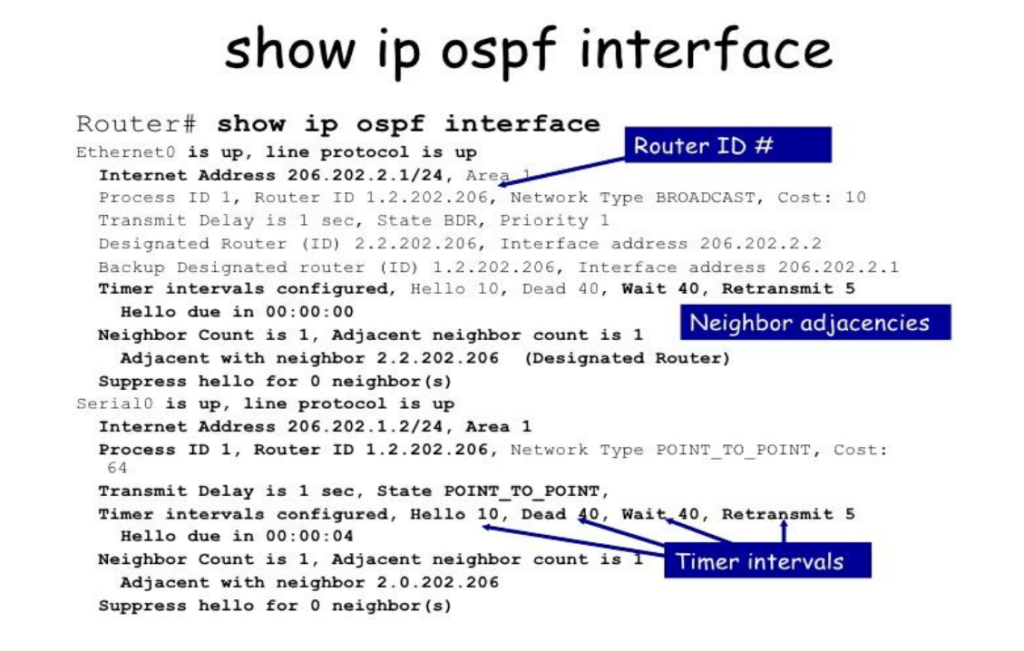

لعرض تفاصيل الـ Router ID نقوم بكتابة الأمر التالي و سيقوم بعرض معلومات و تفصايل بخصوص جدول Neighbor Adjacency Database .

Router # show ip ospf interface

بعد كتابة الأمر سيتم عرض المعلومات الخاصة في Router ID كما في الصورة التالية .

۲- Router Priority :

هي قيمة موجودة في جميع الراوترات التي تم تفعيل بروتوكول الـ OSPF عليها و هي تاتي في جميع الراوترات القيمة (1) Priority Default .

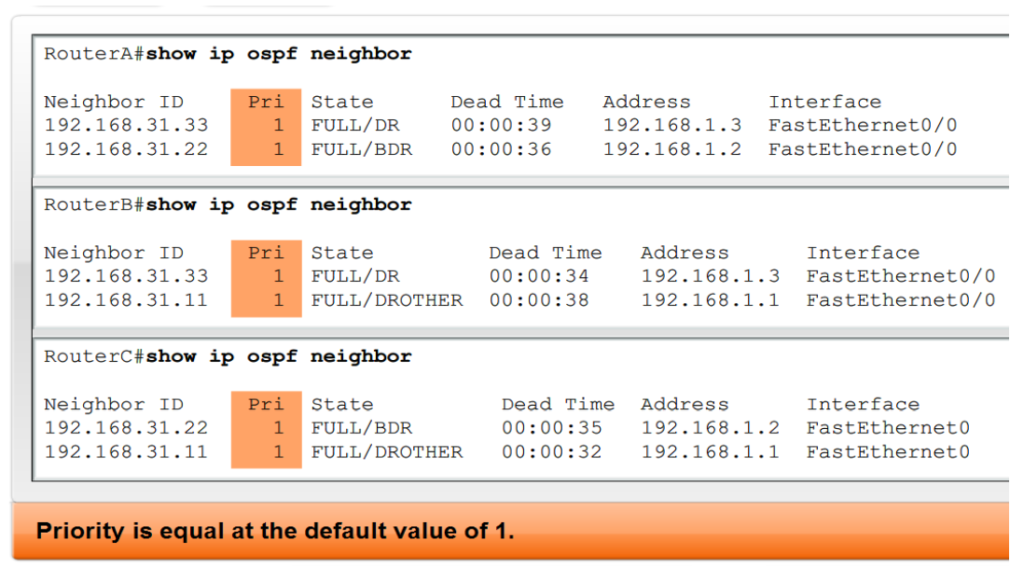

لعرض التفاصيل نقوم بكتابة الأمر التالي :

Router # show ip ospf neighbor

3- Hello and dead timers

Hello (default 10s for broadcast network, default 30s for non broadcast network)
dead (4 times of hello) timers

تواقيت رسالة الترحيب في الشبكات يوجد اكثر من توقيت لعملية إرسال رسالة الترحيب على مختلف أنواع الشبكات في الشبكات السريع تختلف السرعة و في الشبكة البطيئة تختلف السرعة و في الشبكات البعيدة تختلف ايضاً .

1- الشبكات السريعة تكون فيها عملية إرسال رسالة الترحيب كل عشر ثواني بشكل طبيعي default 10s for broadcast network طبعاً هذه الشبكة تكون في نفس نطاق العناوين أو تكون مرتبطة على جهاز سوتيش .

٢- الشبكات البعيدة أو البطيئة التي تكون متصلة عن طريق بروتوكول الـ PPP أو MPLS أو Frame Relay تكون في هذه الحالة عملية إرسال رسالة الترحيب كل ثلاثين ثانية بشكل الطبيعي default 30s for non-broadcast network هذه الشبكات لا تكون في نفس النطاق .

3- و في حال لم يتم الرد أو إرسال رسالة ترحيب في غضون 40 ثانية مقسمة على اربعة رسالة itmes of hello 4 و في كل رسالة من الاربعة رسالة يكون التوقيت 10 ثواني و يتم جمعها على اربعة رسالة و تصبح 4 رسال ترحيب و في هذه الحالة سيعتبر أن الراوتر غير موجود في الشبكة .

ملاحظة : نستطيع التعديل في التوقيت ولكن في المستوى المتقدم من هذه الدروس بمعني مستوى المحترفين

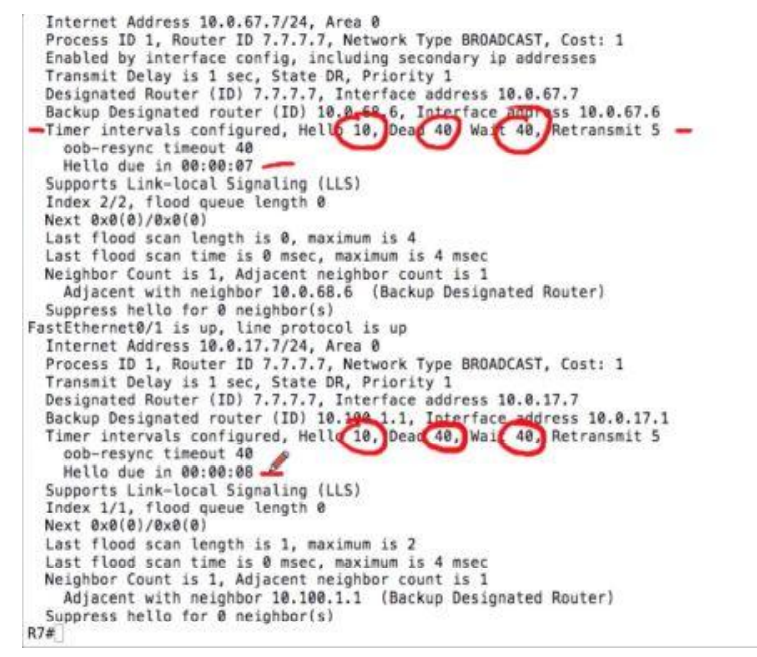

نستطيع عرض و معرفة معلومات التوقيت الخاص في رسالة الترحيب من خلال الأمر التالي :

Router # show ip ospf interface

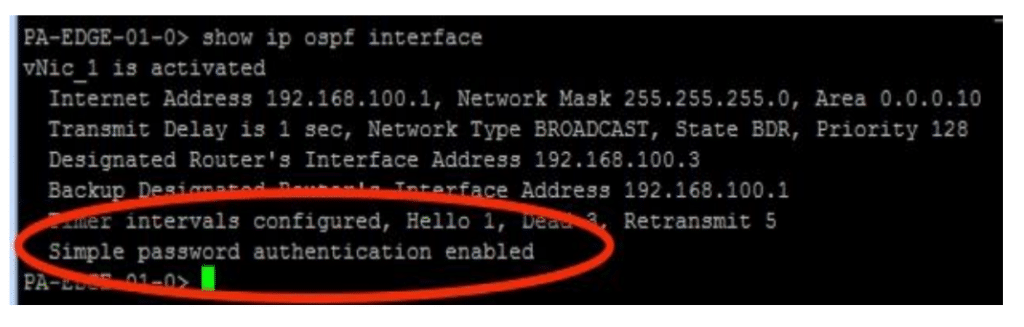

4- Authentication password :

هذه العملية تختص في توثيق كلمات المرور بحيث يتم تطبيق كلمات المرaور على الراوترات و تتم عملية التوثيق ما بينهم لتكون في أمن .

ولعرض هذه المعلومات و التاكد من تفعيل هذه العملية نقوم بكتابة الأمر التالي :

Router # show ip ospf interface

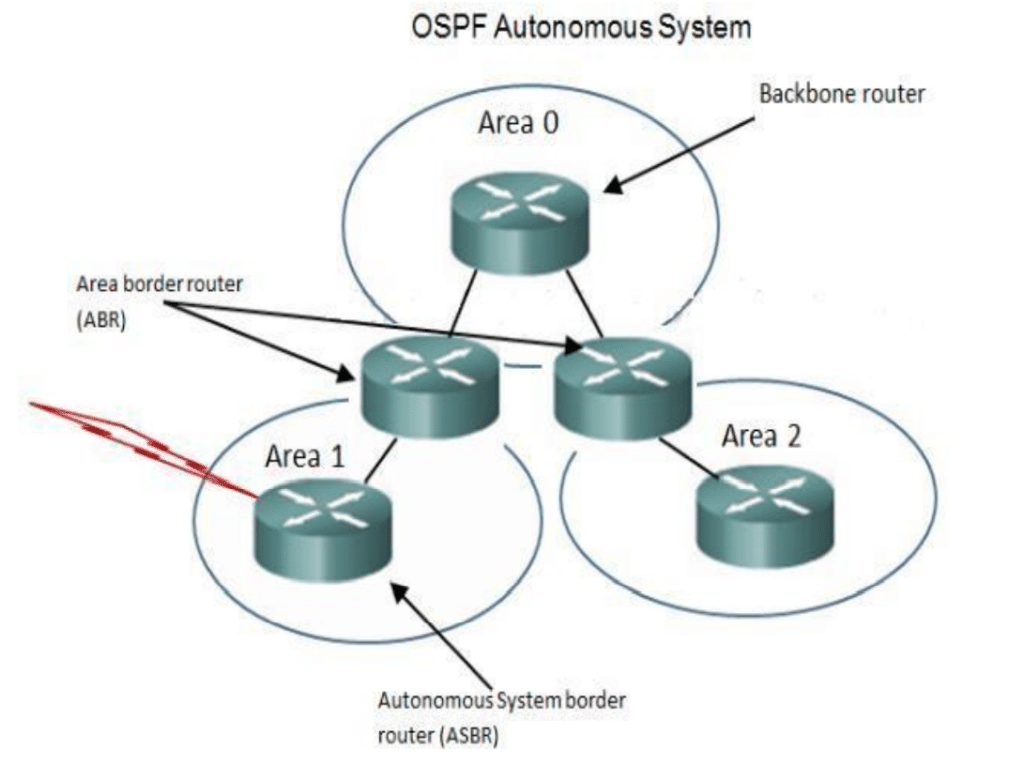

5- Area ID :

رقم المنطقة التي متوصل فيها مثل منقطة رقم صفر تمسی 0 Area و التي عن طريق هذه المنطقة يتم التوصيل بمنطقة اخرى مثل 100 Area أو غيرها .

6- Subnet Mask :

قناع الشبكة يجب أن يكون في داخل رسالة الترحيب ليتمكن من معرفة كل عناوين الشبكات المرسالة اليها رسالة الترحيب .

ملاحظة : قناع الشبكة لا يكتب كما نعرفه بلا يكتب بشكل معكوس في بروتوكول الـ OSPF بمعنى Wildcard Mask و سنقوم بشرح ما معنى Wildcard Mask في ما بعد .

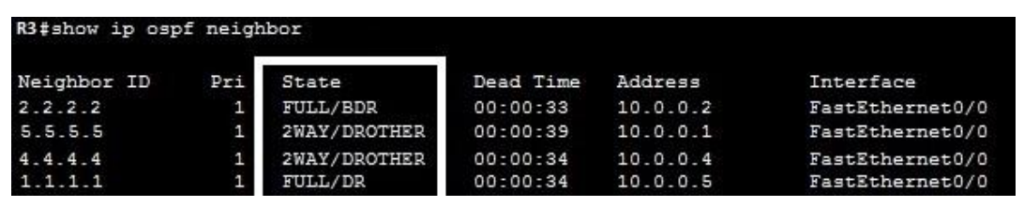

7- Designated router and backup designated router is ip address

في هذه العملية تكون على معرفة كاملة من هو الراوتر الرئيسي و الراوتر الاحتياطي و تحتوي على عناوين كل راوتر من هذه الراوترات DR and BDR ليتم إرسال و استقبل رسالة الترحيب بشكل صحيح.

و لعرض و معرفة حالة الراوترات و معرفة معلومات عنهم سنقوم بكتابة الأمر التالي .

Router # show ip ospf interface

8- Known neighbours :

الراوترات المعروفة في الشبكة ، حيث تقوم هذه العملية بمعرفة جميع الراوترات المجاورة في الشبكة لتسطيع التعرف على بعضها البعض و تتبادل المعلومات و البيانات .

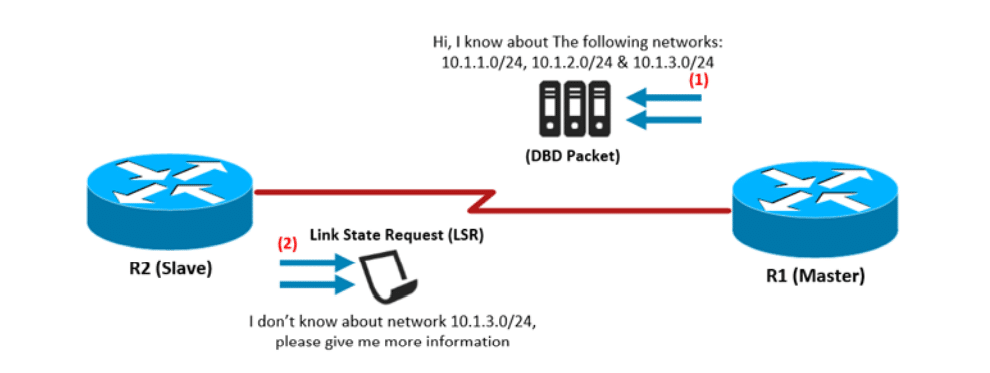

۲- رسالة قاعدة البيانات DBD :

DBD = Data Base Description

هذه الـ Packets يتم تبدله ما بين الراوترات حيث يقوم كل راوتر من الراوترات بإرسال الطوبولوجي التي يحتوي عليه سيقوم بإرساله للراوترات الموجودة على الشبكة و المفعل عليه بروتوكول الـ OSPF و بعد وصول هذه الرسالة Packets لكل الراوترات ستقوم كل راوترات بعملية تحديث لقاعدة البيانات ليتم إضافة أو ازالة الشبكات أو المعلومات التي تحتوي عليها هذه الرسالة و طبعاً هذه الـ Packet تحتوي على عدة محتويات سأقوم بذكرها و شرحها بالتفصيل.

محتويات رسالة قاعدة البيانات DBD :

في البداية هذه الرسالة تتكون من Header حجم هذا الـ Header 31 Bit يتكون من عدة خانة يتم تركيبها بشكل منظم و بعدا أن يتم تجميع هذه الـ Header سيقوم ايضاً بعمل إضافة لي رسالة الترحيب Hello Packets .

محتويات الـ OSPF Packet Header الذي تكون في داخل رسالة DBD :

1. Version
2. Type
3. Packet Length
4. Router ID
5. Area ID
6. Checksum
7. AuType
8. Authentication
9. Data

كما في النموذج التالي

الأن سأقوم بشرح كل واحدة من هذه المكونات بشكل منفرد عن الآخر لنفهم وظيفة كل واحدة من هذه المكونات و ماذا تفعل ..

۱ – Version :

هذه الخانة موجود فيها اصدار بروتوكول الـ OSPF و وثيقة البروتوكول و موصفات البروتوكول.

۲- Type :

هذه الخانة المسؤولة عن شكل حزم البيانات و يتم فيه وصف شكل البيانات مثل :

• Hello Packets رسالة الترحيب
• Data base Description وصف قاعدة البيانات
• Link State Request طلب الربط ما بين الراوترات
• Link State Update ربط حالة التحديثات
• Link State Acknowledoment ربط حالة الاستقرار في عملية التاكيد

3- Packet Length :

هذه الخانة المسؤولة عن طول وحجم حزمة بروتوكول OSPF في الـ Header .

4- Router ID :

هذه الخانة المسؤولة عن توجيه مصدر الحزمة في بروتوكول الـ OSPF بمعنى إنها تقوم بإرسال حزم البيانات للراوتر المطلوب .

5- Area ID :

هذه الخانة المسؤولة عن رقم المنطقة التي يتوجد فيها الراوترات و التي تخضع تحت منطقة واحدة و تعرف برقم ID معين ليتم التعرف عليها .

6- Checksum :

هذه الخانة المسؤولة عن عملية الفحص .

7- AuType :

هذه الخانة هي المسؤولة عن عملية تحديد نوع المصداقية مثل التشفير و كلمات المرور و التوثيق و تقوم هذه الخانة ايضاً بتحقق من عملية التشفير ما بين الطرفين و هل كلمات المرور مشفرة أو لا .

8- Authentication :

هذه الخانة تعتمد على النوع الأول بعد عملية الاستقرار و تحديد النوع الذي سيتم فيه عملية التشفير ستقوم هذه الخانة باستخدامه و الاعتماد عليه.

9 – Data :

هذه الخانة المسؤولة عن الداتا و هي آخر خانة من الخانة بعد تجميع و الحصول على جميع المعلومات سيتم تركيب الداتا في هذه الخانة ليتم ارساله الى الشبكة المطلوبة بشكل صحيح .

۳- رسالة طلب الربط LSR :

LSR = Link State Request

هي حزم من البيانات تحتوي على طلب معلومات للوصول لشبكة اخرى يفصل ما بينهم عدة مجموعة راوترات , مثل عندما ا يرد راوتر في شبكة معينة إرسال بيانات لشبكة اخرى سيقوم الراوتر في هذه الحالة بإرسال رسالة LSR للراوترات الآخر اقصد في الأخرى الجيران راوترات الجيران ستصل الرسالة إلى أحد الراوترات سيقوم بنظر في داخل معلوماته و قاعدة البيانات الخاصة به إذا وجدة الشبكة المرادة سيقوم بإرسال حزمة البيانات اليها و إذا لم يجد الشبكة المرادة سيقوم بعمل إرسال طلب معلومات إلى راوترات اخرى و يسال الراوتر الآخر هل لديك هذه الشبكة أو هل تعرف مسار هذه الشبكة في هذه الحالة تسمى هذه العملية الربط ما بين راوترات الجيران LSR وايضاً عند اكتشاف أن بعض الراوترات لديه قاعدة بيانات لم تتم تحديثها سيقوم الراوتر بإرسال طلب ربط لعمل تحديث على قاعدة البيانات و الطوبولوجي الخاص في الشبكة .

محتويات رسالة طلب الربط LSR :

في البداية هذه الرسالة تتكون من Header حجم هذا الـ Header 32 Bit يتكون من عدة خانات يتم تركيبها بشكل منظم من أعلى إلى أسفل هذا الـ Header يحتوي على معلومات الربط ما بين الراوترات لمعرفة مسارات الشبكات و طريقة الربط ما بين الشبكات من خلال طلب الربط LSR .

الأن سأقوم بذكر محتويات الـ Link State Request الذي تكون في داخل رسالة الـ LSR :

1. Link State Type
2. Link State ID
3. Advertising Router

كما في النموذج التالي

۱- Link State Type :

أنواع حالة الربط يوجد ثلاث أنواع يتم الاعتماد عليهم في حالة الربط ما بين الراوترات ليتم عملية الربط بشكل صحيح .

• جدول قاعدة البيانات LSDB يجب أن يكون محدث و إذا لم يكن محدث سيتم ارسل طلب ربط لتحديث قاعدة البيانات من الراوترات الآخر .

• جدول التوجيه و المسارات Routing Table يجب أن يكون ايضاً محدث و تم إضافة . جميع الشبكات فيه .

• جدول الجيران Neighbor Table بمعنى الراوترات المجاورة يجب أن يكون جداول التوجيه الخاصة بهم محدثه ايضاً .

۲- Link State ID :

يقوم بتحديد حالة الربط بعنوان الراوتر الذي سيتم الإرسال و الاستقبال منه .

۳- Advertising Router :

بعد الانتهاء من عملية الربط و التحديثات في الراوتر المطلوب سيقوم بعملية الاعلان عن التعديل و و التحديثات التي تمت عليه للراوترات الآخرى ليتم الاتصال به و العمل بشكل صحيح .

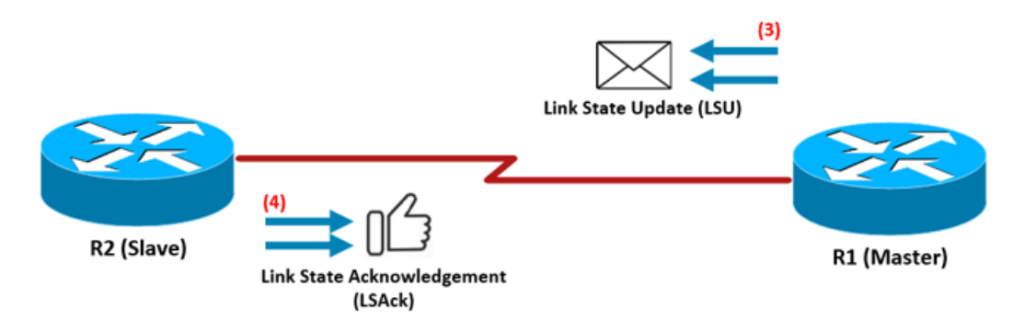

4 – رسالة الاعلان عن المحتويات LSU :

LSU = Link State Update

هذه الرسالة اختصار لـ Link State Advertisemant و وظيفة هذه الرسالة أن تقوم بعملية اعلان عن محتويات الشبكة الخاص في OSPF و يتم إرساله في داخل الـ LSU .

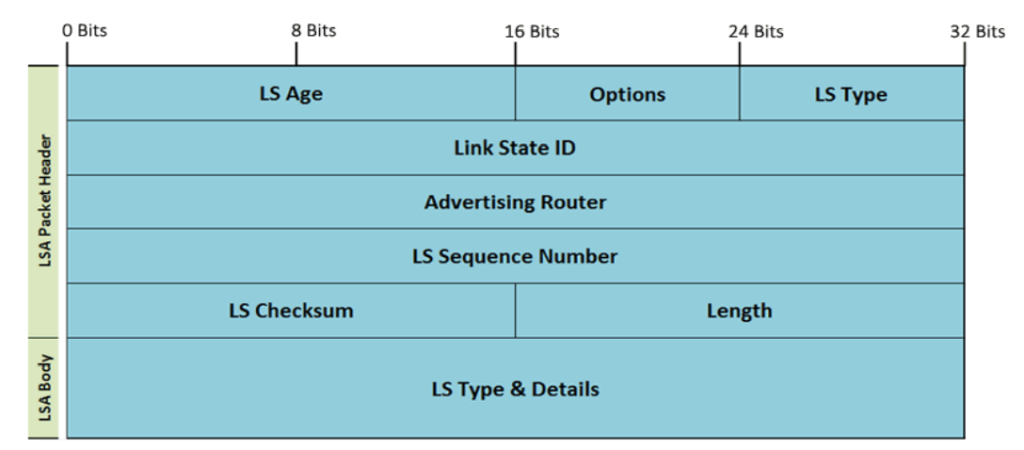

محتويات رسالة الاعلان عن المحتويات LSU :

في البداية هذه الرسالة تتكون من Header حجم هذا الـ Header 32 Bit يتكون من عدة خانات يتم تركيبها بشكل منظم من أعلى إلى اسفل .

محتويات الـ Link State Update الذي تكون في داخل رسالة الـ LSU :

1. LS Age
2. Options
3. LS Type
4. Link State ID
5. Advertising Router
6. LS Sequence Number
7. LS Checksum
8. Length
9. LSA body/ LS type

كما في النموذج التالي

• الأن سأقوم بشرح كل واحدة من هذه المكونات بشكل منفرد عن الآخر لنفهم وظيفة كل واحدة من هذه المكونات و ماذا تفعل .

1- LS Age :

وظيفة هذه الخانة تنظيم الوقت و الزمان من بداية انشاء الـ LSA و حجم هذه الخانة bits 2 .

2- Options :

هذه خانة الخيارات تقوم بتكوين مميزات OSPF و اختيار افضل خیار لبروتوكول الـ OSPF ليتمكن من دعم الخانة الآخر و حجم هذه الخانة hits 1 .

۳- LS Type :

هذه الخانة المسؤولة عن تحديد أنواع الـ LSA و سأقوم بذكرهم لاحقاً وحجم هذه الخانة bits 1 .

4- Link State ID :

هذه الخانة المسؤولة عن الربط ما بين الراوترات و الشبكات التي تعمل في بروتوكول الـ OSPF و تعتمد هذه الخانة على عنوان الاي بي IP و وحجم هذه الخانة من bits 4 .

5- Advertising Router :

هذه الخانة المسؤولة عن اعلان الراوتر بعنوان الاي بي IP الخاص في الراوتر الاصلي و حجم هذه الخانة bits 4 .

6- LS Sequence Number :

هذه الخانة المسؤولة عن عدد الـ LSA و يتم التحديد لكل رسالة LSA برقم لتقوم بعملية التصفية و تبين الرسالة القديمة من الجديدة أو المتكررة و حجم هذه الخانة bits 4 .

7- LS Checksum :

هذه الخانة المسؤولة عن اختبار الـ LSA و تقوم بترقيم الـ LSA للمقارنة و اكتشاف الاخطاء .

8- Length :

هذه الخانة هي المسؤولة عن طول حزمة الـ LSA و تحديد طولها .

9- LSA body / LS type :

هذه الخانات المسؤولة عن عن مكونات الـ LSA و أنواع الـ LSA هذه الطبقة تاتي ما بعد تكوين الطبقة الأولى LSA Packet Header بعد تكون هذه الطبقة سياتي دور الـ LSA body / LS type و يتم فيه عملية التكوين الخاصة في LSA .

• هاكذا يكون تم الانتهاء من الشرح LSU و إليكم شرح أنواع الـ LSA التي تتكون في داخل الـ Link State Advertisemant و يتجاوز عدد هذه الأنواع ما يقارب الـ 11 نوع من أنواع الـ LSA الأن سأقوم بذكر و شرح هذه الأنواع .

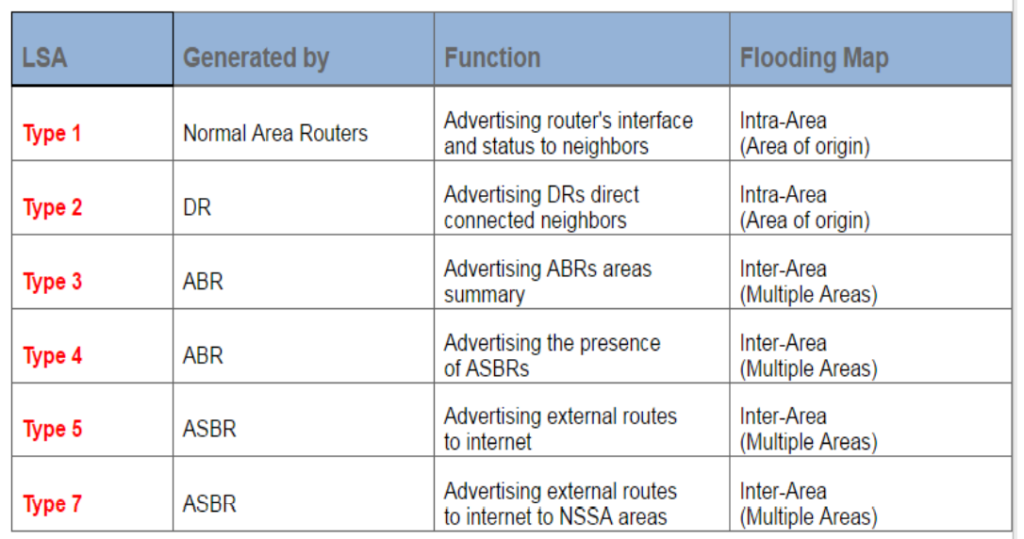

أنواع LSA
Types of link-state advertisements

LSA Type 1 = Router LSA
LSA Type 2 = Network LSA
LSA Type 3 = Summary LSA = ABR LSA
LSA Type 4 = Summary LSA = ASBR LSA
LSA Type 5 = External LSA
LSA Type 6 =Multicast OSPF LSA
LSA Type 7 = External LSA for NSSA
LSA Type 8 = External Attributes
LSA Type 9 = Intra – Area – Prefix
LSA Type 10 = Area – Local – Opaque
LSA Type 11 = AS Opaque

• الآن سأقوم بشرح كل واحدة من هذه الأنواع بشكل منفرد عن الآخر لنفهم وظيفة كل واحدة من هذه المكونات و ماذا تفعل و على ماذا تحتوي :

LSA Type 1 = Router LSA :

وظيفة هذا النوع من الـ LSA يقوم الراوتر بإرسال وصف من البيانات الموجودة في هذه النوع من الـ LSA و يقوم بالرساله للراوترات المجاورة على الإنترفيس المتصلة فيه .

LSA Type 2 = Network LSA :

وظيفة هذا النوع من الـ LSA ترسل فقط للشبكات التي تعمل في البث المباشر broadcast و المتصلة في الراوترات بشكل مباشر بمعنى أن تكون الراوترات في شبكة واحد متصلة مع بعضها البعض .

LSA Type 3 = Summary LSA = ABR LSA :

في هذا النوع تتم عملية مهمة جدأ جدأ و هي أن يقوم جهاز الراوتر بعملية لمس للمناطق Areaبشكل متعدة من الشبكة لعملية تلخيص كاملة عن المعلومات مره واحد مثل يكون عنوان و تحت هذا العنوان يوجد اكثر من عنوان بنفس المبداء في هذه الحالة تقوم هذه الرسالة باخذ العنوان الرئيسي يقوم بعملية لمس و معرفة المعلومات مره واحدة من المنطقة Area التي يريد منها الراوتر معرفة المعلومات ليقوم بعملية تحديث .

LSA Type 4 = Summary LSA = ASBR LSA :

وظيفة هذا النوع يحتاج لمعرفة المسارات الآخر لمعرفة اين يجد راوتر الـ ASBR و لهذا السبب يتظمن عنوان الـ Router ID ABR ليتمكن من معرفة مسار الـ ASBR .

LSA Type 5 = External LSA :

و ظيفة هذا النوع تحديد طريق الخروج للشبكة الخارجية و هذا النوع من الرسال يعتمد على الإرسال من خلال جهاز الراوتر الموجود على حدود الـ Area ليقوم بوصفها من اي طريق يخرج أو يتصل في الشبكة الخارجية من خلال الراوتر الموجود على حدود الـ Area على سبيل المثال الراوتر المتصل في الانترنت .

LSA Type 6 =Multicast OSPF LSA :

هذا النوع غير مدعوم و غیر مستعمل فهو قديم جداً .

LSA Type 7 = External LSA for NSSA :

هذا النوع هو عبارة عن قائمة من المعلومات تستخدم في الشبكات الخارجية لشبكة الـ OSPF .

LSA Type 8 = External Attributes :

هذا النوع كان يستخدم لنقل وصلة خصائص بروتوكول الـ BGP إلى شبكة الـ OSPF لكن لم تعد تستخدم بكثرة في بروتوكول الـ OSPF ولكن في الإصدار الثالث من بروتوكول OSPFv3 هو مصمم لإرسال المعلومات إلى IPv6 address ليتم الربط بعنوان الشبكة محلية.

LSA Type 9 = Intra – Area – Prefix :

هذه الخانة وظيفتها بداية تكوين معلومات الشبكة الداخلية و معرفة المنطقة التي في داخلها .

LSA Type 10 = Area – Local – Opaque :

وظيفة هذا النوع أن يستمر في إرسال المعلومات إلى مسار المنطقة حتى لو كان المسار لا يفهم المعلومات من قبل التطبيقات ولكن سيتم إرسال هذه الوظيفة لبروتوكول الـ OSPF.

LSA Type 11 = AS Opaque :

هذه آخر نوع من الانواع ولان نحتاج له الا في الوقت الحالي و سنتعرف عليها اكثر في مستوى المحترفين .

هاكذا يكون قد تم شرح الـ 11 نوع و ولكن في الحقيقة يتم الاعتماد فقط على 7 أنواع اساسية يتم العمل فيه و باقي الأنواع تكون موجودة ايضاً ولكن لا يتم استخدامه كثيراً مثل الـ 7 أنواع التالية التي يتم الاعتماد عليه بشكل رسمي كما في الجدول التالي :

و بهذا الشكل يكون قد تم الانتهاء من ذكر و شرح جميع الأنواع الخاصة في أنواع الربط Types of link-state advertisements .

5- رسالة التاكيد على إستلام التحديثات LSAck :

LSAck = Link State Acknowledgement

هذه رسالة التاكيد على عملية إستلام و تبادل المعلومات بشكل صحيح و تحتوي على خمسة أنواع من القيم الخاصة في الـ header تحتوي على قائمة عناوین LSA headers و على المقابل يتم تركيبهما لتتم عملية القراءة من LSA و بعده سيتم التاكيد على الاستلام بالرد بعنوان الـ LSA headers المطابقة لها نفسها لتصبح جميع الراوترات تعمل بنفس قاعدة البيانات .

محتويات رسالة التاكيد على إستلام التحديثات LSAck :

في البداية هذه الرسالة تتكون من Header حجم هذا الـ Header 32 Bit يتكون من خانتين فقط يتم تركيبهم بشكل منظم من اعلى إلى اسفل .

كما في النموذج التالي

هكذا يكون قد تم الانتهاء بشكل كامل من شرح أنواع حزم بيانات بروتوكول OSPF

• اريد أن اقوم بتوضيح بعض التفاصيل بخصوص موضوع حزم البيانات و اريد أن اقوم بعرض تفاصيل البيانات و هاي ترسل في الشبكة التي لا نستطيع أن نرها و تكون في خلفية الشبكة background network .

• سيتم الشرح على طوبولوجي مبني من قبل و لا نريد التطيبق عليه ولا نريد العمل عليه فقط نريد الدراسة و الشرح عليه و معرفة البيانات كيف تسير في خلفية الشبكة ما بين الراوترات ؟

هذا هو الطوبولوجي

في هذه الطوبولوجي نريد أن نشرح تنقل الحزم ما بين الراوتر التي تكون في خليفة الشبكة .

الآن إذا نظرنا على الطوبولوجي سنرى اكثر من راوتر في الطوبولوجي سنقوم بشرح و تفصيل الحزمة التي تمر ما بين R1 و R2 و نرى كيف تتم هذه العملية و ما هي الحزم التي تنتقل في اثناء النقل سنقوم بعرض هذه التفاصيل على أحد برامج مراقبة الشبكة لا اريد أن اذكر ما هو البرنامج في الوقت الحالي لي إنه يحتاج شرح و معرفة للعمل عليه سأقوم فقط بشرح التفاصيل التي تظهر في عملية النقل و في الدروس القادمة سأقوم بذكر اسم البرنامج و كيفية العمل عليه بالتفصيل تابع الشرح .

• أنظر هذه أول صورة لعملية نقل الحزم و هذه حزمة رسالة الترحيب الـ Hello Packets في خلفية الشبكة أنظر كيف تتم عملية بناء الـ OSPF Header .

• لاحظ في الصورة إنه يتم جمع المعلومات و يقوم ايضاً بنظر على معلومات و إعدادات الشبكة و البروتوكول ، مثل الـ Router Dead Interval : 40 seconds هذا الوقت الخاص في رسالة الترحيب في حال لم يتم الرد خلال الـ 40 ثانية سيتم الغاء العملية و الغاء الاتصال ما بيت الراوتر .

الآن بعد وصول رسالة الترحيب لـ R2 سيتم عودة إرسال حزمة قاعدة البيانات DBD لعملية تحديث قاعدة البيانات في الـ R2 كم في الصورة التالية :

• لاحظ إنه يتم بناء الـ OSPF Header ويتم النزول من اعلى إلى اسفل و يبداء في بناء الـ LSA بشكل مرتب و حسب النوع أنظر جيداً للصورة اعلى لتفهم كيف تتم عليمة البناء , تتم عملية البناء على الشكل التالي حيث يتم جمع كافة المعلومات المطلوبة مثل الاي بي و عنوان المنطقة و نوع الربط المطلوب , لاحظ ايضاً أن بروتوكول الـ OSPF يعتمد اعتماد كبير على بروتوكول الانترنت IPv4 حيث يتم فيه تحديد اي بي المرسل 10.0.0.1 Src و اي بي المستقبل 10.0.0.2 Dst .

• لاحظ إنه تم تحديد ثلاث أنواع من حزم البيانات 2 LSA Type 1, LSA Type LSA Type 3 .

الآن بعد أن تم استلام R2 رسالة الـ DBD من R1 و قام بعملية التحديث في قاعدة البيانات سيتم إرسال رسالة الـ LSR لـ R1 لمعرفة المسارات و الراوترات التي تم التعرف عليها من خلال R2 .

• لاحظ انه تم إرسال ثلاث أنواع من رسالة الـ LSA كل واحدة منهم تحمل معلومات مختلفة عن الآخر وسبق أن شرحنا هذ الأنواع .

• الأن في هذه الحالة R2 سيقوم بطلب معلومات تحديث آخرى خاصة في LSA سياتي دور رسالة الـ LSU .

هذه رسالة التاكيد على عملية إستلام و تبادل المعلومات بشكل صحيح و تحتوي على خمس أنواع من القيم الخاصة في الـ header تحتوي على قائمة عناوين LSA headers و على المقابل يتم تركيبهما لتتم عملية القراءة من LSA و بعده سيتم التاكيد على الاستلام بالرد بعنوان الـ LSA headers المطابقة لها نفسها لتصبح جميع الراوترات تعمل بنفس قاعدة البيانات .

• لاحظ إنه يوجد ما يسمى Attached Router هذه العملية تبين لنا إنه تم ملامسة التغير و التحديث في الراوتر المراد تحديث قاعدة البيانات له و بهذه الشبكة تكون الراوترات قد تما تحديث قاعدة البيانات الخاص في الراوتر .
