إعدادات بروتوكول OSPF على شبكة النقطة للنقطة

إعدادات بروتوكول الـ OSPF على شبكة النقطة للنقطة

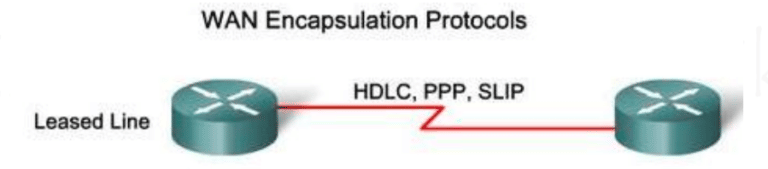

OSPF Configuration, Network Point-to-Point

• الأن سنقوم بتفعيل OSPF على شبكة مكونة من 3 شبكات و سيتواجد نموذج للعمل عليه .

في البداية يجب معرفة الإعدادات التي سيتم العمل عليها و معرفة الشبكات الـ 3 و معرفة الـ Area لنقوم بتفعيل البروتوكول على الشبكة بشكل صحيح :

1. الشبكة الأولى ستكون بعنوان 192.168.1.0/24 .
2. الشبكة الثانية ستكون بعنوان 192.168.2.0/24
3. الشبكة الثالثة ستكون بعنوان 150.0.0.0/8

• الآن بعد أن تعرفنا على الشبكات و الإعدادات سنقوم بعمل إعدادات و تشغيل الإنترفيس و تركيب الاي بي على جميع الإنترفيس الموجودة على الراوترات و بعده سنقوم بتفعيل بروتوكول الـ OSPF لتسطيع جميع الشبكات الاتصال مع بعضها البعض مثل ما في النموذج التالي المرفق اسفل وسنقوم بتعريف الشبكات في الراوترات ليتم إضافة عناوين الشبكات في جداول التوجيه ليتم الاتصال و التعرف على الشبكات بشكل صحيح و سيتم انتخاب راوتر الـ DR و BDR في شبكة 10.0.0.0/8 ليتم تعين الراوتر الرئيسي DR و الراوتر الاحتياطي BDR .

• الأن سنقوم بدخول على الراوترات و نقوم بعمل برمجة لكل راوتر سنقوم بدخول على الراوتر الأول R1 و نقوم بتشغيل الإنترفيس و تركيب الاي بي عليه و بعدها نقوم بتفعيل البروتوكول الـ OSPF عليه و بعد الانتهاء سننتقل للراوتر الثاني و نقوم بنفس الإعدادات و بعد الانتهاء سنقوم بعمل اختبار للشبكة لنرى هل تعمل بشكل صحيح أو يوجد اخطاء .

الآن سنقوم بدخول على R1 و عمل الإعدادات التالية :

Router > enable
Router # config t
Router (config)# interface fastethernet 0/0
Router (config-if) # ip address 10.0.0.1 255.0.0.0
Router (config-if) # no shutdown
Router (config-if) # exit
Router (config)# interface fastethernet 0/1
Router (config-if) # ip address 192.168.1.1 255.255.255.0
Router (config-if) # no shutdown
Router (config-if) # exit
Router (config)# router ospf 1
Router (config-router) # network 10.0.0.0 0.0.0.255 area 1
Router (config-router) # network 192.168.1.0 0.0.0.255 area 1
Router (config-router) # end
Router #copy running-config startup-config

هذه إعدادات الراوتر الأول R1 كاملة

الأن سنقوم بدخول على R2 و عمل الإعدادات التالية :

Router > enable
Router # config t
Router (config) # interface fastethernet 0/0
Router (config-if) # ip address 10.0.0.2 255.0.0.0
Router (config-if) # no shutdown
Router (config-if) # exit
Router (config)# interface fastethernet 0/1
Router (config-if) # ip address 192.168.2.1 255.255.255.0
Router (config-if)# no shutdown
Router (config-if) # exit
Router (config) #router ospf 1
Router (config-router) # network 10.0.0.0 0.0.0.255 area 1
Router (config-router) # network 192.168.2.0 0.0.0.255 area 1
Router (config-router) # end
Router #copy running-config startup-config

هذه إعدادات الراوتر الأول R2 كاملة الأن سنقوم بهذه الطريقة و الإعدادات نكون قد تم الانتهاء من جميع الإعدادات بشكل كامل و نريد أن نقوم بعمل اختبار للشبكة نتابع التالي .

• سنقوم بدخول على الراوتر الأول R1 و نقوم بكتابة الأمر Ping لنتصل في الراوتر الثاني R2 إذا تم الرد بعلامة !!!!! بهذا الشكل هذا يدل على إنه الشبكة تعمل بشكل صحيح اما إذا تم الرد بهذا الشكل ….. هذا يعني إنه يوجد خطاء في الشبكة ولا تسطيع الاتصال في الراوتر الثاني أنظرا الصورة التالية من داخل الراوتر الأول R1 ..

• لاحظ إنه تم الرد بعلامة !!!!! من الراوتر الثاني R2 بهذه الطريقة نتاكد أن الشبكة تعمل بشكل صحيح و من دون اية مشاكل

• الآن نريد معرفة من هو الراوتر الرئيسي DR في الشبكة و من هو الراوتر الاحتياطي BDR
