إعدادات بروتوكول توجيه المعلومات RIP Configuration
Router > enable
Router # config t
Router (config)# router rip
Router (config-router) # version 2
Router (config-router) # network 200.0.0.0
Router (config-router) # network 100.0.0.01
إعدادات بروتوكول RIP
الآن سنقوم ببناء شبكة مكونة من ثلاث شبكات و راوترین و سنقوم بتفعيل بروتوكول الـ RIPv2 ليقوم بعملية الربط ما بين الشبكات الثلاث نبداء .
في البداية يجب معرفة الإعدادات التي سيتم بناء الشبكات الثلاث عليها :
- الشبكة الأولى ستكون بعنوان 192.168.5.0/24
- الشبكة الثانية ستكون بعنوان 192.168.10.0/24
- الشبكة الثالثة ستكون بعنوان 10.0.0.0/8 و هذه الشبكة التي ستربط ما بين الشبكة الأولى 192.168.5.0/24 و الشبكة الثانية 192.168.10.0/24 عن طريق بروتوكول الـ RIPv2 .
- سنقوم بتفعيل و اعداد بروتوكول الـ RIPv2 على R1 و R2 و نقوم بتعريف الشبكات في الراوترات ليتم إضافة عناوين الشبكات في جداول التوجيه ليتم الاتصال و التعرف على الشبكات بشكل صحيح
- يوجد لدينا نموذج سنقوم بعمل الإعدادات عليه مكون من راوترین R1 و R2 و كما تعودنا سنقوم بعمل الإعدادات المعتادة سنقوم بتشغيل الإنترفيس و تركيب الاي بي لكل انترفیس و نقوم بحفظ الإعدادات و بعده نقوم بتفعيل البروتوكول و تعريف الشبكات على جدول التوجيه .

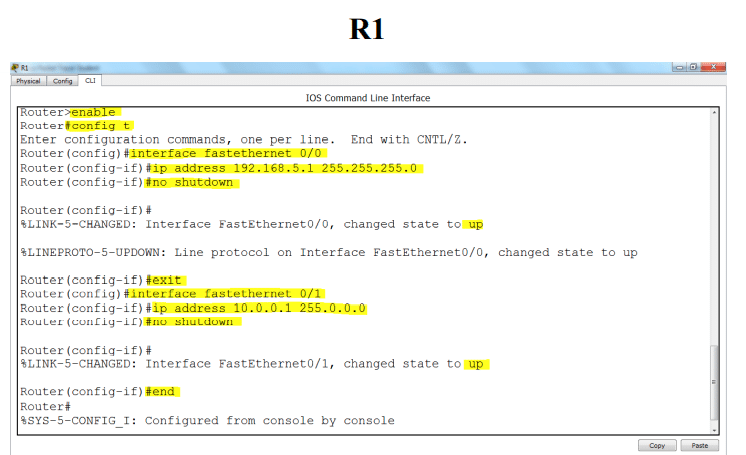

الأن سنقوم بدخول على R1 و عمل الإعدادات التالية :
Router > enable
Router # config t
Router (config) # interface fastethernet 0/0
Router (config-if) # ip address 192.168.5.1 255.255.255.0
Router (config-if) # no shutdown
Router (config-if) # exit
Router (config) # interface fastethernet 0/1
Router (config-if) # ip address 10.0.0.1 255.0.0.0
Router (config-if) # no shutdown
Router (config-if) # end
- الأن قمنا بتشغيل الإنترفيس و قمنا ايضاً بتركيب الاي بي على انترفيس الأن سنقوم بدخول على مستوى إعدادات البروتوكولات و نقوم بتفعيل بروتوكول الـ RIPv2 .

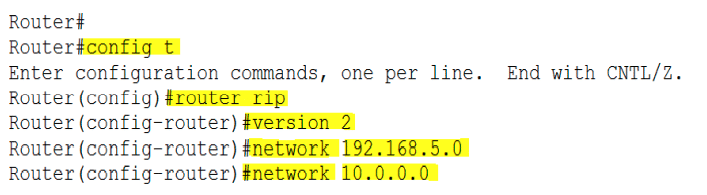

الأن سنقوم بكتابة الاوامر التالية :
Router # config t
Router (config)# router rip
Router (config-router) # version 2
Router (config-router) # network 192.168.5.0
Router (config-router) # network 10.0.0.0
- الأن تم تفعيل بروتوكول الـ RIPv2 على R1 سنقوم بحفظ الإعدادات و الانتقال إلى الراوتر الآخر R2 لنقوم بعمل نفس هذه الإعدادات عليه .
Router (config-router) # end
Router #copy running-config startup-config

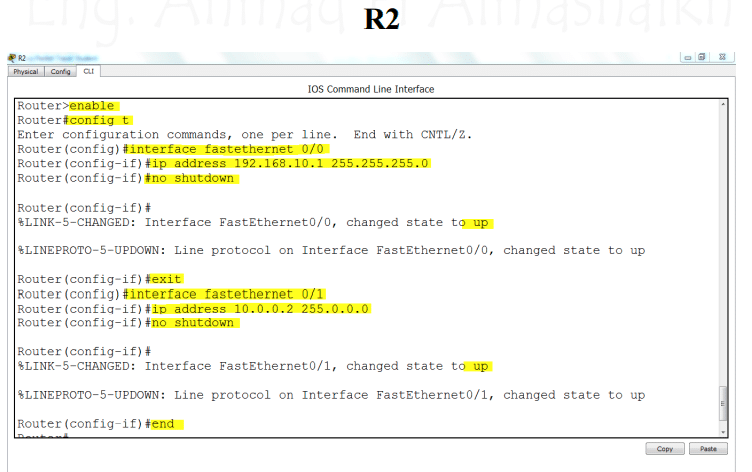

الأن سنقوم بدخول على R2 و عمل الإعدادات التالية :
Router > enable
Router # config t
Router (config) # interface fastethernet 0/0
Router (config-if) # ip address 192.168.10.1 255.255.255.0
Router (config-if) # no shutdown
Router (config-if) # exit Router (config)# interface fastethernet 0/1
Router (config-if) # ip address 10.0.0.2 255.0.0.0
Router (config-if) # no shutdown
Router (config-if) # end
- الآن قمنا بتشغيل الإنترفيس و قمنا ايضأ بتركيب الاي بي على انترفيس الآن سنقوم بدخول على مستوى إعدادات البروتوكولات و نقوم بتفعيل بروتوكول الـ RIPv2 .

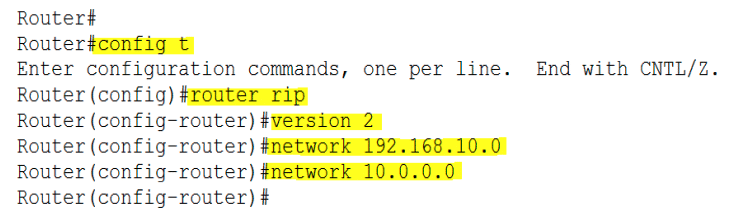

الأن سنقوم بكتاية الاوامر التالية :
Router #config t
Router (config) # router rip
Router (config-router) # version 2
Router (config-router) # network 192.168.10.0
Router (config-router) # network 10.0.0.0
- الأن تم تفعيل بروتوكول الـ RIPv2 على R2 سنقوم بحفظ الإعدادات .
Router (config-router) # end
Router # copy running-config startup-config
الأن قمنا بعملية الربط ما بين الثلاث شبكات بشكل صحيح و تم تفعيل بروتوكول الـRIPv2 و الأن نستطيع الاتصال في كل الشبكات الموجودة في تعمل و سنقوم بدخول على جدول التوجيه في الـ R1 و R2 لي نستعرض جدول التوجيه :
Router # show ip route

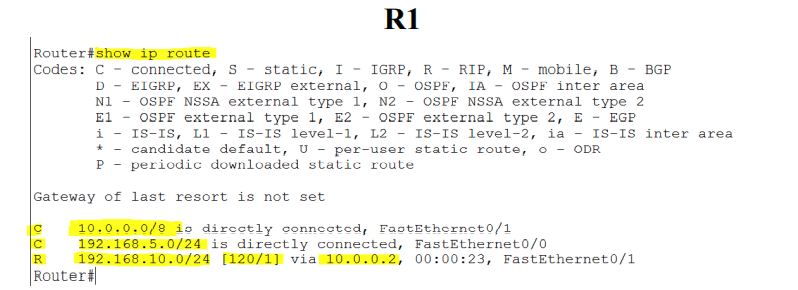

- لاحظ إنه تم إضافة شبكة 192.168.10.0/24 و يتم الوصول اليها عن طريق شبكة 10.0.0.2 و تم الربط من خلال بروتوكول الـ RIPv2 , لاحظ إنه اخذ الرمز( R ) .

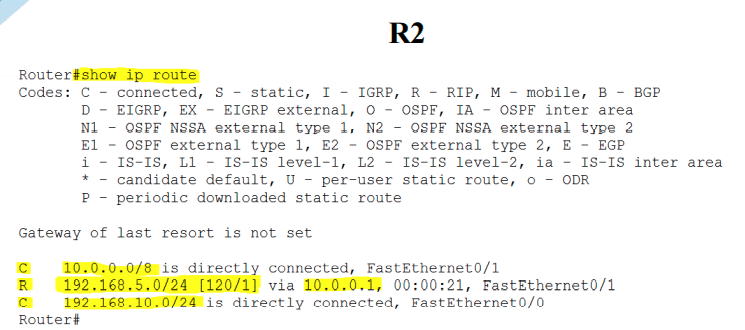

- لاحظ إنه تم إضافة شبكة 192.168.5.0/24 و يتم الوصول اليها عن طريق شبكة 10.0.0.1 و تم الربط من خلال بروتوكول الـ RIPv2 , لاحظ إنه اخذ الرمز( R ) .
- الآن سنقوم بعملية اختبار الاتصال هل الشبكة الأولى 10.0.0.1 تستطيع الاتصال في الشبكة الثانية 10.0.0.2 سنقوم بعملية اختبار عن طريق الأمر Ping ما بين الـ R1 و R2 و سنقوم بعد هذا الاختبار سنقوم بعمل اختبار إرسال Packet عن طريق أجهزة الحاسوب التي متصلة في كل شبكة من الشبكة الأولى و الثانية ليتم الاختبار هل أجهزة الحاسوب تسطيع الاتصال في بعضها البعض في الشبكات المختلفة أو لا .

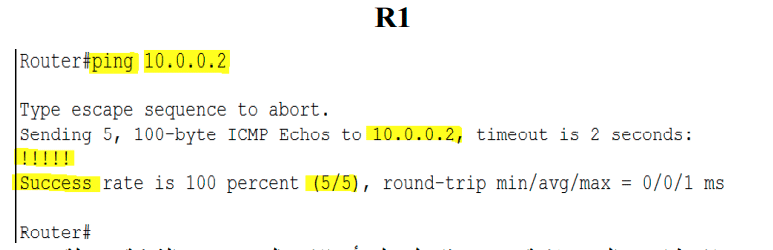

- سنقوم بدخول على الـ R1 و نقوم بكتابة الأمر التالي 10.0.0.2 Router # ping إذا تم الرد من قبل الـ R2 بعلامة !!!!! فهذا يدل على إنه تم الرد بشكل صحيح اما إذا تم الرد بعلامة ….. فهذا يدل على إنه يوجد مشكلة ولا يوجد اتصال ما بينهم .
- لاحظ إنه تم الرد بعلامة !!!!! هذا يدل على أن الاتصال صحيح و الشبكة متصلة في بعضها البعض

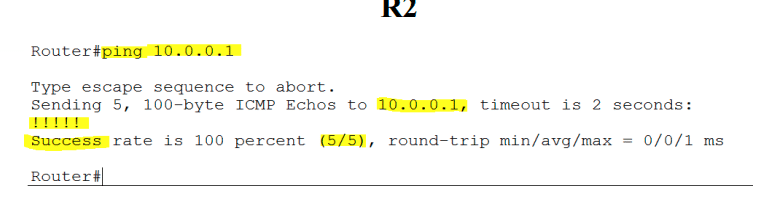

- لاحظ إنه تم الرد بعلامة !!!!! هذا يدل على أن الاتصال صحيح و الشبكة متصلة في بعضها البعض

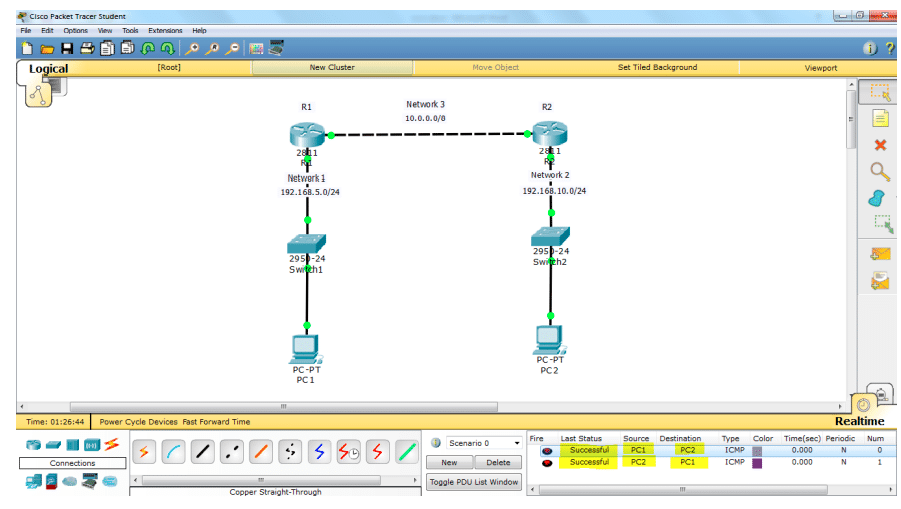

الأن سنقوم بعملية الاختبار عن طريق أجهزة الحاسوب عن طريق الـ Packet إرسال Packet لجهاز معين في شبكة معينة لي نرى ذالك في النموذج التالي
ملاحظة بسيطة : بروتوكول الـ RIP لا يستخدم بكثرة مثل بروتوكول الـ EIGRP و OSPF بلا هو بروتوكول صغيرة و يستخدم في الشبكة الغير كبيرة ولا الغير صغيرة بمعنى إنه يستخدم في الشبكة متوسطة الحجم مثل عندما نريد عمل شبكة مكونة من اربعة أو خمسة راوترات نقوم بعداد بروتوكول الـ RIP لي إنه يوفي بالغرض ولا نقوم بتفعيل البروتوكولات الضخمة مثل الـ EIGRP أو OSPF هذه البروتوكولات نحتاجه في الشبكات الكبيرة و العملاقة .
