إعدادات شبكة الـ Vlan Switch
Vlan Configuartion
Switch> enable
Switch # config t
Switch (config)#vlan 2
Switch (config-vlan) # name IT أسم الشبكة
Switch (config-vlan) # exit
Switch (config-vlan) # vlan 3
Switch (config-vlan) # name PMP أسم الشبكة
Switch (config-vlan) # exit
Switch (config) # interface fastethernet 0/1
Switch (config-if) # switchport access vlan 2
Switch (config-if)# exit
Switch (config)# interface fastethernet 0/7
Switch (config-if)# switchport access vlan 3
Switch (config-if) # exit
Switch (config)# exit
Switch #copy running-config startup-configt
سنقوم بعمل شبكة مكونة من جهازين سويتش و سنقوم بتقسيم شبكات الـ Vlan على السويتشات , وسنقوم بتعرف على إعدادات الشبكة :
- في البداية سنقوم بتطبيق العملي على الطوبولوجي المكون من شبكتين Vlan مقسمة على جهازين سويتش ويربط ما بينهم لينك Trunk Port الذي قمنا بشرح سابقاً.
إعدادات الشبكة :
- الشبكة الأولى ستكون بعنوان 192.168.1.0/24 هذا عنوان الشبكة الأولى و التي ستأخذ رقم شبكة الـ 2 Vlan و اسم الشبكة Name IT .
- الشبكة الثاني ستكون بعنوان 2.0/24 .192.168 هذا عنوان الشبكة الثانية والتي ستأخذ رقم الشبكة 3 Vlan و اسم الشبكة Name HR .
- سنقوم بتركيب عنوان الاي بي على كل الاجهز الحاسوب على حسب ترتيب الشبكة المنتمي اليه أجهزة الحاسوب .

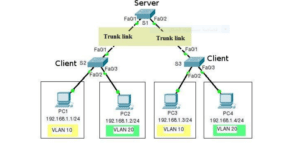

صورة النموذج الذي سيتم العمل عليه
- الأن بعد أن تعرفنا على الشبكات و الإعدادات سنقوم بعمل إعدادات الشبكات بدخول على السويتشات و انشاء الـ Vlan و تقسيم الإنترفيس على كل شبكة من شبكة الـ Vlan كما في النموذج السابق .
- ملاحظة : قمنا بعمل شبكة الـ 2 Vlan هذه يدل على إنه شبكة 1 Vlan موجودة ولكن لا نستطيع استخدامها لي لأنه محجوزة في داخل السوتيش وهي الشبكة التي تحتوي على جميع المنافذ الموجودة على السوتيش , و من شبكة 1003 , 1002 1005 , 1004 , ايضاً هذه الشبكة محجوزة ولا يمكن أن نستخدمها في العمل لي لأنه محجوزة في داخل السوتيش لبعض الأعمال الآخر مثل ما هو متواجد في النموذج التالي يوضح لنا ما قمنا بشرحه .

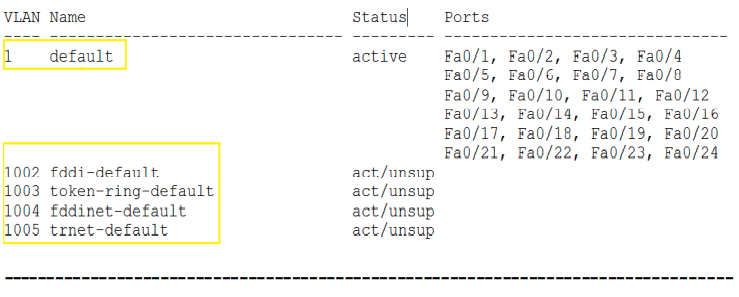

الشبكات المحجوزة في داخل السوتيش أنظر للصورة التالي
الآن سنقوم بدخول على الـ 1 SW و عمل الإعدادات التالية :
Switch> enable
Switch # config t
Switch (config)#vlan 2
Switch (config-vlan) # name IT
Switch (config-vlan) # exit
Switch (config)# interface fastethernet 0/1
Switch (config-if) # switchport access vlan 2
Switch (config-if)# exit
Switch (config) # interface fastethernet 0/2
Switch (config-if) # switchport access vlan 2
Switch (config-if) # exit
Switch (config)#vlan 3
Switch (config-vlan) # name HR
Switch (config-vlan) # exit
Switch (config)# interface fastethernet 0/3
Switch (config-if) # switchport access vlan 3
Switch (config-if) # interface fastethernet 0/4
Switch (config-if) # switchport access vian 3
Switch (config-if) # end
Switch #copy running-config startup-config

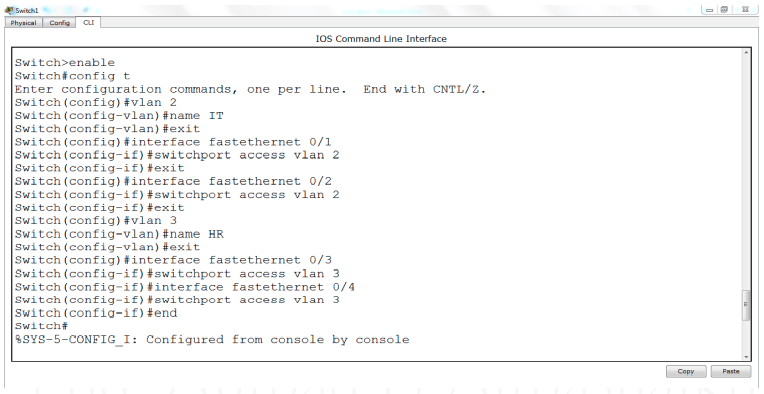

كما في الصورة التالية من داخل 1 SW
بهذا الشكل نكون قد قمنا بعمل الإعدادات الخاصة في شبكة 2 vlan و 3 vlan و قمنا بتحديد و تقسيم المنافذ على الشبكة و سنقوم باستعراض الشبكة الموجودة و التي تم تقسيمها سنقوم بكتابة الأمر التالي :

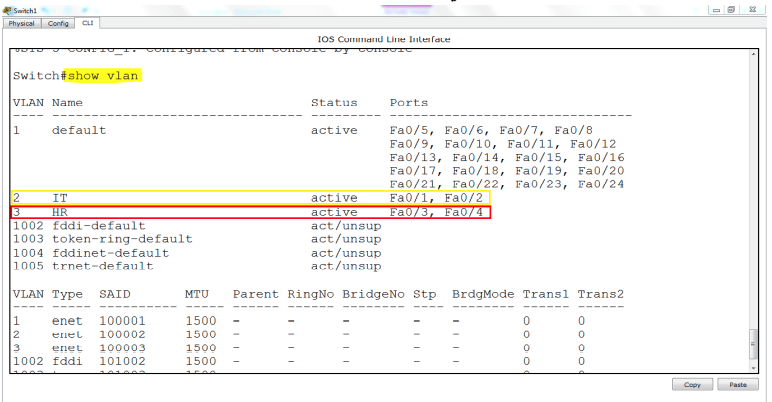

Switch # show vlan
كما في الصورة التالية
سنرى إنه يوجد شبكة 2 vlan و 3 vlan تاخذ الاسماء التي قمنا بتسمية الشبكات بهم و كل شبكة تساوي المنافذ التي قمنا بتعينهم للشبكة , في هذه الحالة شبكة vlan 2 لا تستطيع الاتصال بشبكة 3 vlan لي لأنه تم فصلهم عن بعضهم البعض و تم تقسيم المنافذ و تركيب العناوين عليهم بشكل مختلف عن الآخر سنقوم بعمل اختبار ما بين الشبكات لنرى هل سيتم الاتصال أو لا تابع التالي ..

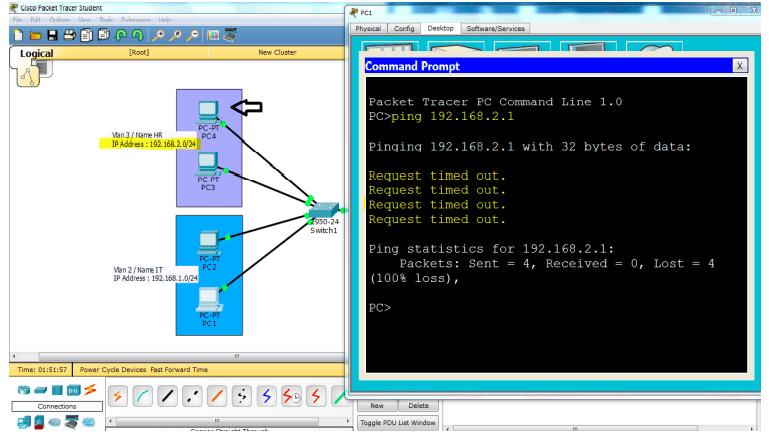

سنقوم بعمل اختبار عن طريق امر الـ Ping سنقوم بعملية اتصال من شبكة الـ vlan 2 للـ 3 vlan و نرى هل سيتم الاتصال أو الرد أو لا , سنقوم بدخول على أحد أجهزة الحاسوب الموجودة في شبكة الـ 2 vlan و نقوم بدخول على الـ Command Prompt و نقوم بكتابة التالي لنرى هل يستطيع الاتصال في الجهاز الموجود في شبكة الـ 3 vlan أو لا لنرى .
لاحظ في الصورة تم الرد برسالة Request timed out هذه الرسالة تعني إنه لا يستطيع الاتصال ولا يوجد رد من الجهاز الموجود في شبكة الـ 3 vlan يجب أن نعرف إنه في هذه الحالة الشبكات تعمل بشكل صحيح و تم فصلهم عن بعضهم البعض و إذا اردنا الشبكات أن تستطيع الاتصال مع بعضها البعض نحتاج لجهاز الراوترات لربط الشبكات مع بعضهما البعض .
الآن بعد الانتهاء من هذه الإعدادات على الـ 1 SW سنقوم بدخول على الـ 2 SW لنقوم بنفس الإعدادات عليه و بناء نفس الشبكات و سنرى كيف سيتم الاتصال ما بين السويتشات عن طريق وصلات الـ Trunk .
الآن سنقوم بدخول على الـ 2 SW و عمل الإعدادات التالية :
Switch> enable
Switch # config t
Switch (config)#vlan 2
Switch (config-vlan) # name IT
Switch (config-vlan) # exit
Switch (config)# interface fastethernet 0/1
Switch (config-if)# switchport access vlan 2
Switch (config-if) # exit
Switch (config)# interface fastethernet 0/2
Switch (config-if) # switchport access vlan 2
Switch (config-if) # exit
Switch (config) # vlan 3
Switch (config-vlan) # name HR
Switch (config-vlan) # exit
Switch (config)# interface fastethernet 0/3
Switch (config-if)# switchport access vlan 3
Switch (config-if) # interface fastethernet 0/4
Switch (config-if) # switchport access vlan 3
Switch (config-if) # end
Switch #copy running-config startup-config

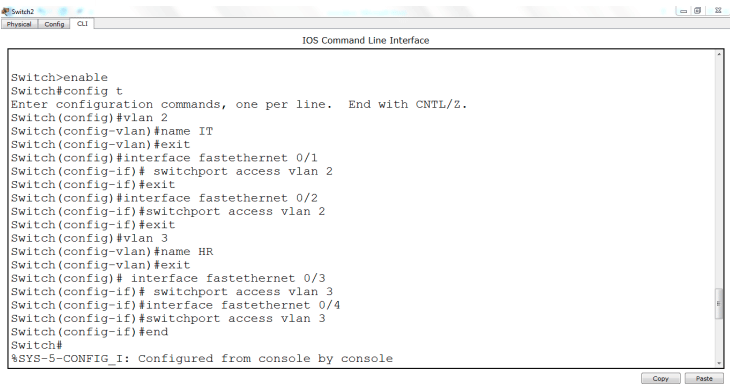

كما في الصورة التالية من داخل 2 SW
بهذا الشكل نكون قد قمنا بعمل الإعدادات الخاص في شبكة 2 vlan و 3 vlan و قمنا بتحديد و تقسيم المنافذ على الشبكة و سنقوم باستعراض الشبكة الموجودة و التي تم تقسيمها سنقوم بكتابة الأمر التالي :
Switch # show vlan

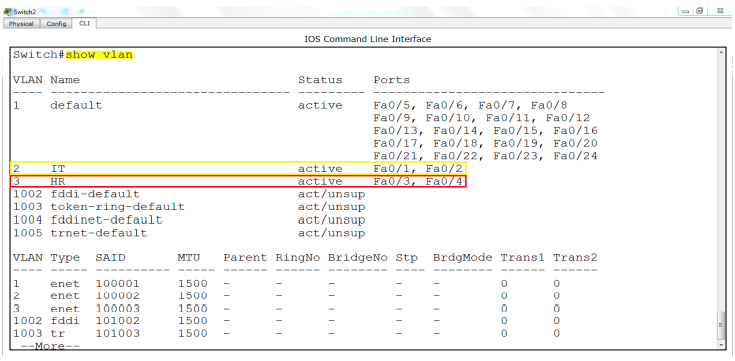

كما في الصورة التالية
سنرى إنه يوجد شبكة 2 vlan و 3 vlan تأخذ الاسماء التي قمنا بتسمية الشبكات بهم و كل شبكة تساوي المنافذ التي قمنا بتعينهم للشبكة , في هذه الحالة شبكة 2 vlan لا تستطيع الاتصال بشبكة 3 vlan لي لأنه تم فصلهم عن بعضهم البعض و تم تقسيم المنافذ و تركيب العناوين عليهم بشكل مختلف عن الآخر , في هذه الحالة تم إضافة الشبكات في 2 SW و 1 SW ولكن لا تستطيع الاتصال مع بعضهم البعض الشبكات .
حتى ولو كانو بنفس الشبكة و نفس العنوان وذالك لي إنه تم ربط السويتشات من خلال Trunk و هذه النوع من الربط يحتاج لعمل بعض الإعدادات ليتم الاتصال و تنقل البيانات ما بين الشبكات من خلال هذا الربط سنقوم الآن بعمل الإعدادات الخاص في منفذ الـ Trunk تابع .
الآن سنقوم بدخول على الـ 1 SW و عمل الإعدادات التالية :
Switch> enable
Switch # config t
Switch (config) # interface fastethernet 10/24
Switch (config-if) #switchport mode trunk
Switch (config-if)# end
Switch #copy running-config startup-config

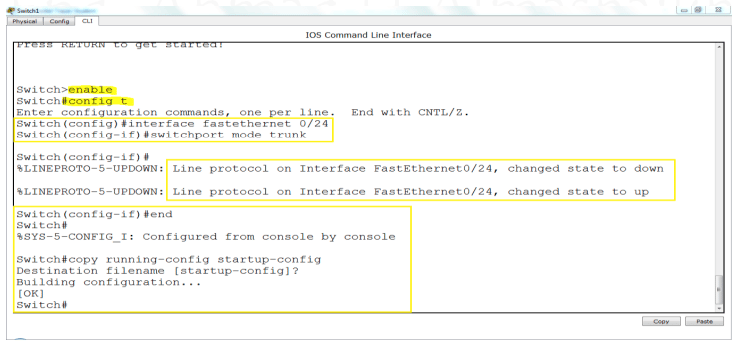

كما في الصورة التالية
لاحظ إنه بعد كتابة الأمر switchport mode trunk تم ايقاف down و اعادة تشغيل up الإنترفيس مرة أخرى ليتم تفعيل الأمر بشكل صحيح , و بهذا الشكل نكون قد تم الانتهاء من إعدادات المنفذ .
ملاحظة : عندما نقوم بتفعيل بروتوكول الـ trunk على أحد المنافذ الخاصة في السويتش الأول سيتم بشكل اتوماتيكي تفعيل المنفذ الثاني المرتبط فيه بسويتش الثاني. بهذا الشكل تسطيع الشبكات التي مرتبطة في 2 SW أن تتصل في الشبكة المرتبطة في الـ 1 SW عن طريق منفذ الـ trunk .
