التصميم الهرمي لشبكات سيسكو

شركة سيسكو تقوم بتصنيع الأجهزة الخاصة في الشبكات على شكل مستويات و تاتي هذه المستويات على شكل هرم من اسفل إلى الاعلى ولكل مستوى وظيفته الاساسية و يتم اختيار هذه الأجهزة على شكل تصميم الشبكة و ماذا تحتاج .

التصميم الهرمي لشبكات سيسكو

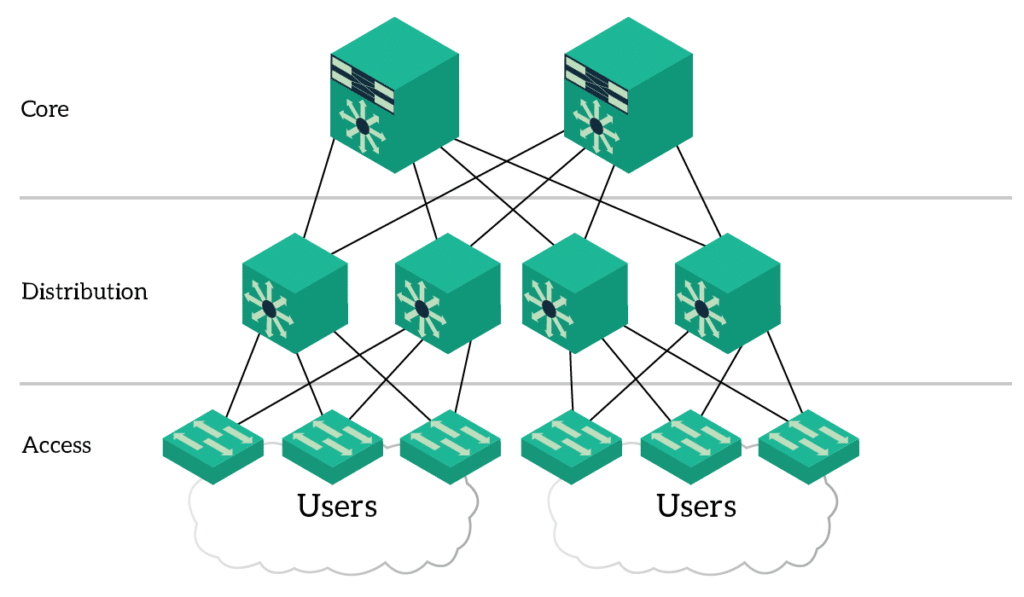

Cisco Three Layers Hierarchical Model

تم تقسيم هذه المستويات على ثلاث مراحل :

1. طبقة الوصول – Access Layer
2. طبقة التوزيع – Distribution Layer
3. طبقة قلب الشبكة – Core Layer

ساقوم بشرح كل من هذه المستويات بشكل مفصل :

1- طبقة الوصول Access Layer :

هذه الطبقة من اسمها تستخدم للوصول إلى مصدر الشبكة, و يوجد فيها غالباً الأجهزة التي يتعامل معها المستخدمين مثل أجهزة الحاسوب و الطابعات و الهاتف الخاصة في الشبكة و يتم ربط هذه الأجهزة في هذه الطبقة بشكل مباشر .

لا يمنع هذا وجود الأجهزة و المعدات الشبكية التي تصل ما بين تلك الطرفيات مثل السويتشات و الراوترات و الاكسس بوينت الخاص بالشبكات الاسلكية .

٢- طبقة التوزيع Distribution Layer :

هذه الطبقة تندمج فيها الطبقة السفلي طبقة الوصول Access Layer و هي تتعامل بشكل اساسي مع شبكة الـ (Vlan) و التي سنقوم بشرحها في الدروس القادمة و هي التي فيه يتم التحكم في مرور البيانات .

3- طبقة قلب الشبكة Core Layer :

هذه الطبقة تختص في تجميع البيانات من الطبقة السفلي Distribution بواسطة أجهزة شبكة عالية السرعة حيث إنها تتعامل مع كم هائل من البيانات المتدفقة

موديل أجهزة سيسكو التي تعمل في كل الطبقة :

1700 routers

4000 switches

6500 switches
