في هذا المقال سنشرح جداول بروتوكول التوجيه EIGRP والمعلومات الواردة بكل جدول

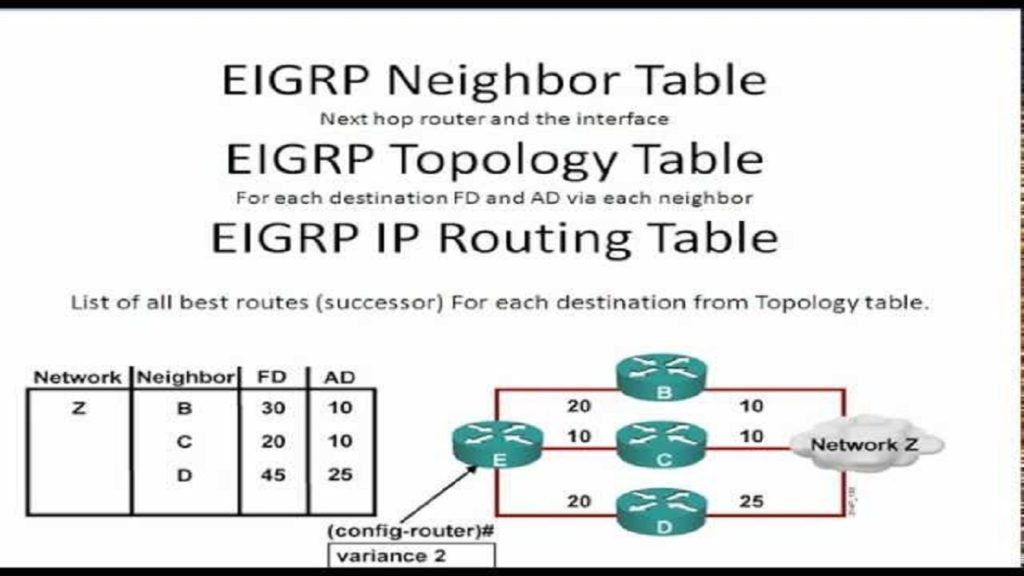

الـ EIGRP يقوم بإنشاء ثلاث جداول .. كل جدول له وظيفة محددة .. كالتالى :-
1- جدول الجيران – Neighbor table
يسمى أحيانًا باسم جدول neighbour ship يحتوي على معلومات حول أجهزة التوجيه – Routers التي تم تكوين علاقات جوار معها .
يوضح أمر “show ip eigrp neighbour” المعلومات حول أجهزة التوجيه المجاورة .
البيانات في الـ Neighbor table هي كما يلي :-
- H: أختصار Handle : الترتيب الذي يتم تشكيل الجيران به . سيكون لجهاز التوجيه الأول “0” ، وللجهاز التالي “1” وهكذا .
- Address : عناوين الـ IP لأجهزة التوجيه المجاورة .
- Interface : بورت جهاز لتوجيه الجار المتصل .
- Hold Time : كم من الوقت ستظل تحتفظ بمعلومات الجار إذا لم يتم تلقي Hello من جهاز التوجيه المجاور . افتراضيا يكون 15 ثانية .
- Uptime : منذ متى جهاز التوجيه المجاور يعمل .
- SRTT : أختصار Smooth Round Trip Time : الوقت الذي تستغرقه حزمة للوصول إلى الجار والحصول على الرد . يقاس بالميلي ثانية .
- RTO : أختصار Retransmission Timeout : الوقت المستغرق للانتظار قبل أن يعيد جهاز التوجيه إرسال حزمة إلى جهاز التوجيه المجاور .
- Q Cnt : أختصار Queue Count – عدد قوائم الانتظار : عدد الحزم التي تنتظر إرسالها ( تحديث ، رد ، إستعلام ) . أي رقم أكبر من 0 يدل على بعض الازدحام في الشبكة .
- Seq Number : رقم تسلسل آخر حزمة تم استلامها من جهاز التوجيه المجاور .
جدول الهيكل – Topology table
يقوم بتخزين كافة مسارات الشبكات للوجهات التي تم تعلمها بواسطة الـ EIGRP Neighbors .
يُظهر الأمر “show ip eigrp topology” جدول طوبولوجيا EIGRP .
البيانات في الـ Topology table هي كما يلي :-
- P : أختصار Passive : يعني أن الروتر لا يبحث عن مسار لأن الـ Successor نشط .
- A : أختصار Active : يعني أن الروتر يحاول البحث عن مسار للوجهة ، في حالة فشل الـ Successor .
- FD: أختصار Feasible Distance : أقصر مسافة من المرسل إلى المستقبل .
- AD : أختصار Advertised Distance : هي المسافة من روتر الجار إلى المستقبل .
- 5632/5376 : في الإخراج 5632 هي الـ AD و 5376 هي الـ FD .
جدول التوجيه – Routing table
يخزن جدول التوجيه المسارات الموجودة المستخدمة حاليا لإرسال الحزم إلى الوجهة .
هذا هو الجدول الذي يحتوي على أفضل طريق ممكن للوصول إلى الوجهة .
يُظهر أمر “show ip route” جميع مسارات IPv4
ويعرض أمر “show ipv6 route” جميع معلومات مسارات IPv6 الموجودة في جهاز التوجيه.
لرؤية معلومات التوجيه التي حصلت عليها EIGRP على وجه التحديد في IPv4 ، يمكننا استخدام أمر “show ip route eigrp”.
البيانات في الـ Routing table هي كما يلي :-
- D: يظهر أن هذا المسار قد تم تعلمه من EIGRP.
- 90/5632 : هنا 90 هي المسافة الإدارية (AD) لـEIGRP و 5632 هو القياس – Metric لشبكة المستلم .
- Via 11.0.0.2 : روتر القفزة التالية لإرسال الباكت للوصول إلى شبكة المستلم .
- 00:16:42 : الوقت منذ تعلم المسار
- GigabitEthernet0/1 : البورت الخارجي التي سيستخدمها الروتر لإرسال الباكت إلى شبكة المستلم .
