عملية إنتخاب DR و BDR بين الروترات في شبكة OSPF

كيف تتم عملية إنتخاب DR و BDR ما بين الراوترات ؟

تتم عملية الانتخاب عن طريق عدة خطوات :

1- Priority :

تقوم جميع الراوترات بالنظر إلى الأولية الـ Priority و تأتي في جميع الراوترات 1 Priority Default و نستطيع تغيرها و هو عبارة عن رقم يبدا من 0 حتى 255 الراوتر الذي سيأخذ رقم ( لن يدخل في عملية الانتخاب وسيتم اختيارا على قيمة ليكون DR والاقل منه سيكون BDR مثل لو كان أحد الراوترات يمتلك 1 Priority Default و الثاني يمتلك القيمة 2 Priority Default في هذه الحالة سيكون راوتر الـ DR من لديه قيمة الـ 2 Priority Default و الراوتر الذي يمتلك قيمة 1 Priority Default هو الذي سيكون راوتر الـ BDR وفي أن قيمة الـ 1 Priority Default في جميع الراوترات سيتم تخطي هذه المرحلة و الانتقال لمرحلة الـ RID لعملية الانتخاب .

۲- RID :

هو اختصار لـ Router ID و تاتي وظيفته بعد قيمة الـ Priority سيتم الانتقال إلى RID و هو عبارة عن عنوان من الإصدار الرابع و يقوم مهندس الشبكة بعمل إعدادات على جهاز الراوتر المفعل عليه بروتوكول الـ OSPF ليتم التعريف بنفسه لباقي الراوترات المفعل عليها بروتوكول OSPF يتم تركيب الاي بي و هو العنوان الذي من الإصدار الرابع طبعا و سنقوم بعمل مثال لو لدينا في الشبكة عدة راوترات الراوتر الأول تم تركيب الاي بي 10.10.10.10 و الراوتر الثاني تم تركيب الاي بي 11.11.11.11 من الذي سيكون DR من الطبيعي جدا الراوتر الذي يمتلك Router ID اعلى و هو 11.11.11.11 و هو الراوتر الثاني في هذه الحالة سيتم اعطاء الراوتر الثاني مسؤلية الـ DR و الراوتر الأول سيقوم باخذ مسؤالية BDR و إذا لم يتم التطابق بهذه المرحلة سيتم الاتنتقال للمرحلة الآخر .

۳- Loopback IP Address :

هو المنفذ الوهمي الذي يكون على جهاز الراوتر يستخدم في حالة استكشاف المشاكل و الاعطال في جهاز الراوتر في حال توقف الراوتر عن العمل و الإنترفيس لا يعمل سنقوم بعملية اختبار للمنفذ الوهمي لنتاكد من سلامة الراوتر، و يستخدم هذا المنفذ في عملية الانتخاب في حال إنه ياخذ اعلى انترفيس في جهاز الراوتر بشكل وهمي إذا لم يجد الإنترفيس الحقيقي مثل نقوم بتفعيل الإنترفيس الوهمي و نقوم بتركيب الاي بي عليه 100.100.100.100 و يوجد انترفيس ثاني وهمي ايضاً يمتلك اي بي 200.200.200.200 من الطبيعي سيقوم سيقوم باخذ الإنترفيس الاعلى و في هذه الحالة سيتم اختيار راوتر الـ DR و BDR و إذا لم تتم هذه المرحلة سينتقل للمرحلة الآخر و

4- High Physical Interface :

هذه الحالة في حال لم يتعرفر على جميع ما ذكر من قبل سيقوم بذهب إلى اعلى انترفيس في الراوتر مثل سرعة الإنترفيس fastehternet أو giga ethernet الذي يعمل عليه بروتوكول الـ OSPF و يقوم بتعنيها لعملية انتخاب راوتر الـ DR و BDR وهي آخر مرحلة تتم في عملية الخطوات .

• الآن بعد الانتهاء من شرح خطوات عملية الانتخاب ما بين الراوترات يجب أن نعرف أن هذه الخطوات لا يتم احتيجها الا في حال حدوث مشكلة في الراوتر الرئيسي الـ DR ويجب المعرفة أن راوتر الـ DR يتم انتخابه عن طريق أول راوتر يتم تركيبه على الشبكة ويتم تفعيل بروتوكول الـ OSPF عليه هو من ياخذ الراوتر الرئيسي DR طبعاً في الشبكة السريعة مثل شكبة البث المباشر Broadcast التي تكون في نطاق واحد أو على سوتيش واحد .

ملاحظة : هذه العملية تعمل على شبكة من نوع BMA بمعنى إنهم الراوترات المتصلين في جهاز سوتيش واحد و بنفس الشبكة اما بنسبه للشبكة التي تعمل في نطاق Frame Relay أو شبكة الـ PPP تقوم بتعين الراوتر الرئيسي لوحده و كل راوتر في الشبكة ياخذ تعين لنفسه DR لي إنهم مختلفين في نطاق الشبكة و ليسوا على شبكة في نطاق واحد مثل الـ BMA .

DRother :

• هي الراوترات التي لا تكون في عملية الانتخابات لا DR و BDR و تكون هذه الحالة ما بين الراوترات التي تكون في حالة DRother تكون حالة الـ Two Way State , أما في حالة DR و BDR تكون الحالة Full State .

• العناوين الخاصة في بروتوكول الـ OSPF يوجد نوعان واحد يتم استخدامه في ما بين الراوترات الـ DR و BDR و الثاني يتم استخدمه في راوترات الـ DRother .

• 224.0.0.5 : من خلال هذا العنوان راوترات الـ DRother تستطيع الاتصال مع بعضها البعض .

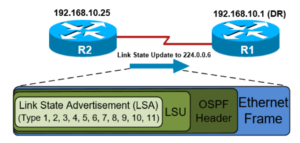

• 224.0.0.6 : من خلال هذا العوان راوترات الـ DR و BDR تستطيع الاتصال مع بعضها البعض .

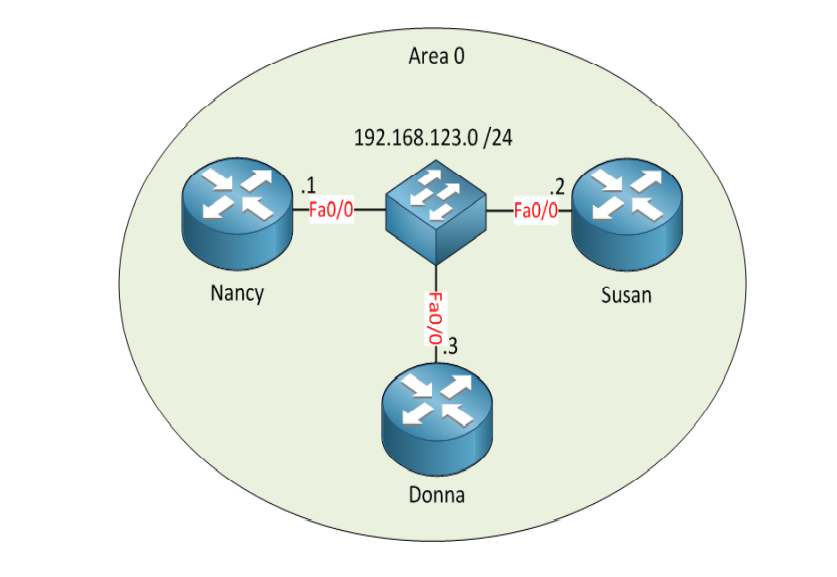

مثال على بروتوكول الـ OSPF ولماذا لديه عملية انتخاب للراوترات DR و BDR

الآن لنعتبر أن لدينا شركة عملاقة و في داخل الشركة تم بناء شبكة ضخمة جدا في هذه الحالة من الطبيعي أن نحتاج راوترات و معدة اخرى سنقوم بعمل شبكة الراوترات وسنقوم بتفعيل بروتوكول الـ OSPF على الراوترات من الطبيعي أن نقوم ببناء شبكة الراوترات بعددة اشكال اما في هذا المثال نريد أن نقوم بعمل شبكة في نطاق واحد مثل يوجد لدينا اربعة راوترات متصلة بسوتيش واحد و تعمل في نطاق واحد سنقوم بوضع العناوين و ستقوم عملية الانتخاب من الذي سيكون الراوتر الرئيسي و الراوتر الاحتياطي لنقول إنه تمت عملية الانتخاب بشكل صحيح بعد هذا سنقول ما فائدة عملية الانتخاب و ما هي الفائدة من عملية تعين راوتر رئيسي و راوتر احتياطي في هذه الحالة يجب أن نعلم أن جميع الشبكات الموجود في داخل الشركة تعتمد على هذه الراوترات و من الطبيعي إنه يوجد ضغط كبير على هذه الراوترات هنا تاتي فائدة وجود أكثر من راوتر و عملية الانتخاب لنفترض إنه تم اختراق أو أو ايقاف الراوتر الرئيسي الذي يدير الشبكة كلها في هذه الحالة سيتم ايقاف الشبكة كلها عن العمل أن لم يكون راوتر احتياطي هنا تاتي وظيفة الراوتر الاحتياطي ليقوم بدور الراوتر الرئيسي و يقوم ايضاً بتوزيع الترافيك بمعنى توزيع الحمل على الرواترات ليتم العمل بشكل افضل من أن يكون كل الحمل على راوتر واحد بهذه الطريق ستكون الشبكة تعمل بشكل أفضل .

• ملاحظة : يجب أن نعرف أن لو قمنا بعمل في الشبكة الواحدة أكثر من راوتر رائيسي بمعنى DR سيحدث عدة مشاكل لأنه ستقوم جميع الراوتر بإرسال التحديثات و البيانات و هذا ينتج عنه مشاكل كثير في داخل الشبكة لهذا السبب يتم اختيار راوتر واحد رائيسي و الآخر احتياطي و الباقية تعمل بشكل عادي من غير مشاكل بهذا الشكل تصبح الشبكة تعمل بشكل صحيح .
