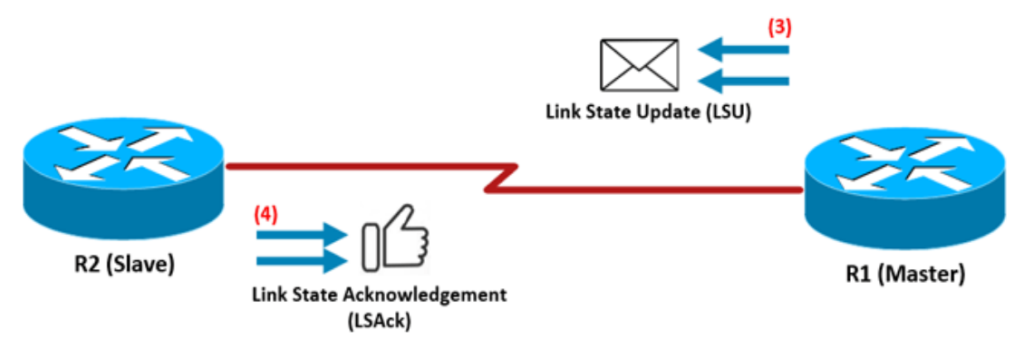

رسالة التاكيد على إستلام التحديثات LSAck :
LSAck = Link State Acknowledgement
هذه رسالة التاكيد على عملية إستلام و تبادل المعلومات بشكل صحيح و تحتوي على خمسة أنواع من القيم الخاصة في الـ header تحتوي على قائمة عناوین LSA headers و على المقابل يتم تركيبهما لتتم عملية القراءة من LSA و بعده سيتم التاكيد على الاستلام بالرد بعنوان الـ LSA headers المطابقة لها نفسها لتصبح جميع الراوترات تعمل بنفس قاعدة البيانات .
محتويات رسالة التاكيد على إستلام التحديثات LSAck :

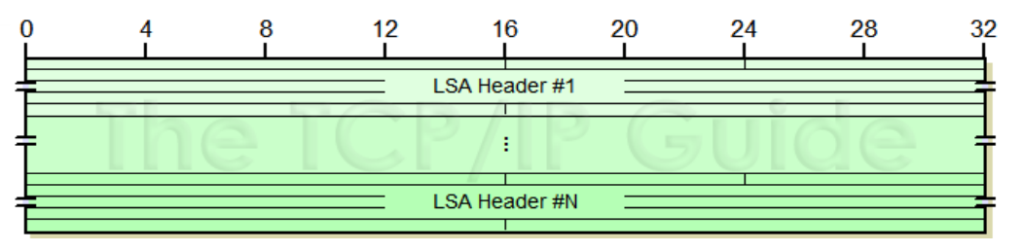

في البداية هذه الرسالة تتكون من Header حجم هذا الـ Header 32 Bit يتكون من خانتين فقط يتم تركيبهم بشكل منظم من اعلى إلى اسفل .
كما في النموذج التالي
هكذا يكون قد تم الانتهاء بشكل كامل من شرح أنواع حزم بيانات بروتوكول OSPF
- اريد أن اقوم بتوضيح بعض التفاصيل بخصوص موضوع حزم البيانات و اريد أن اقوم بعرض تفاصيل البيانات و هاي ترسل في الشبكة التي لا نستطيع أن نرها و تكون في خلفية الشبكة background network .
- سيتم الشرح على طوبولوجي مبني من قبل و لا نريد التطيبق عليه ولا نريد العمل عليه فقط نريد الدراسة و الشرح عليه و معرفة البيانات كيف تسير في خلفية الشبكة ما بين الراوترات ؟

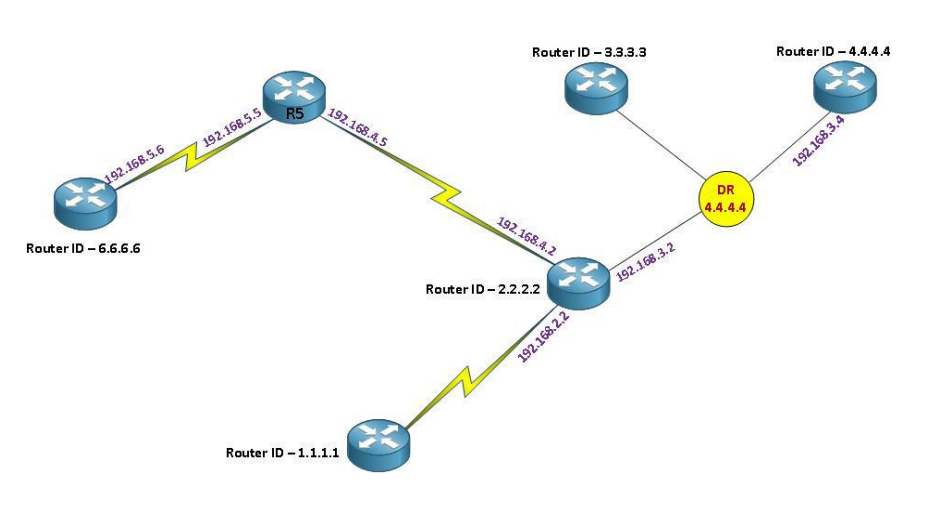

هذا هو الطوبولوجي
في هذه الطوبولوجي نريد أن نشرح تنقل الحزم ما بين الراوتر التي تكون في خليفة الشبكة .
الآن إذا نظرنا على الطوبولوجي سنرى اكثر من راوتر في الطوبولوجي سنقوم بشرح و تفصيل الحزمة التي تمر ما بين R1 و R2 و نرى كيف تتم هذه العملية و ما هي الحزم التي تنتقل في اثناء النقل سنقوم بعرض هذه التفاصيل على أحد برامج مراقبة الشبكة لا اريد أن اذكر ما هو البرنامج في الوقت الحالي لي إنه يحتاج شرح و معرفة للعمل عليه سأقوم فقط بشرح التفاصيل التي تظهر في عملية النقل و في الدروس القادمة سأقوم بذكر اسم البرنامج و كيفية العمل عليه بالتفصيل تابع الشرح .

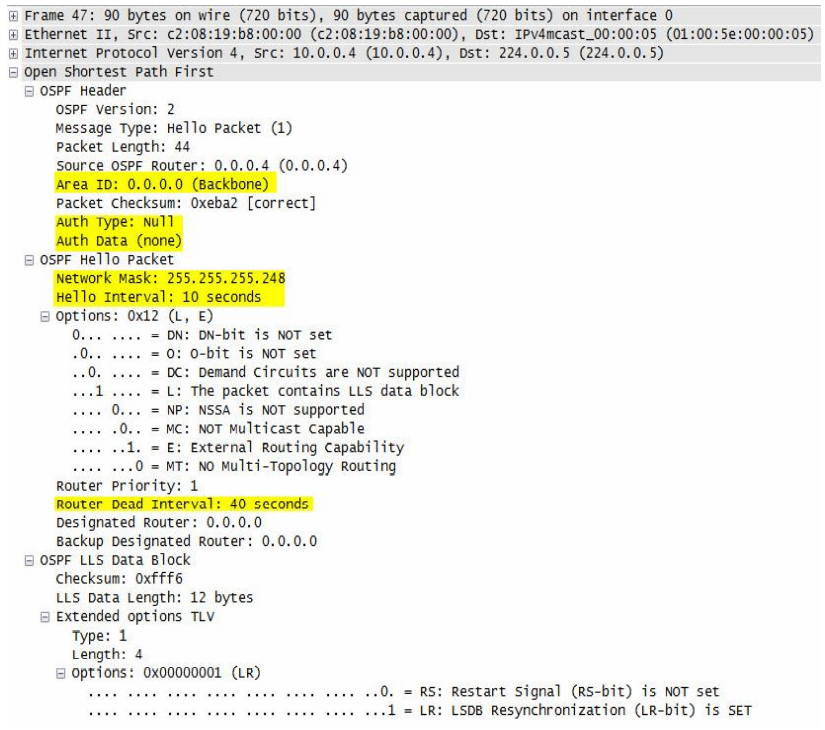

- أنظر هذه أول صورة لعملية نقل الحزم و هذه حزمة رسالة الترحيب الـ Hello Packets في خلفية الشبكة أنظر كيف تتم عملية بناء الـ OSPF Header .
- لاحظ في الصورة إنه يتم جمع المعلومات و يقوم ايضاً بنظر على معلومات و إعدادات الشبكة و البروتوكول ، مثل الـ Router Dead Interval : 40 seconds هذا الوقت الخاص في رسالة الترحيب في حال لم يتم الرد خلال الـ 40 ثانية سيتم الغاء العملية و الغاء الاتصال ما بيت الراوتر .

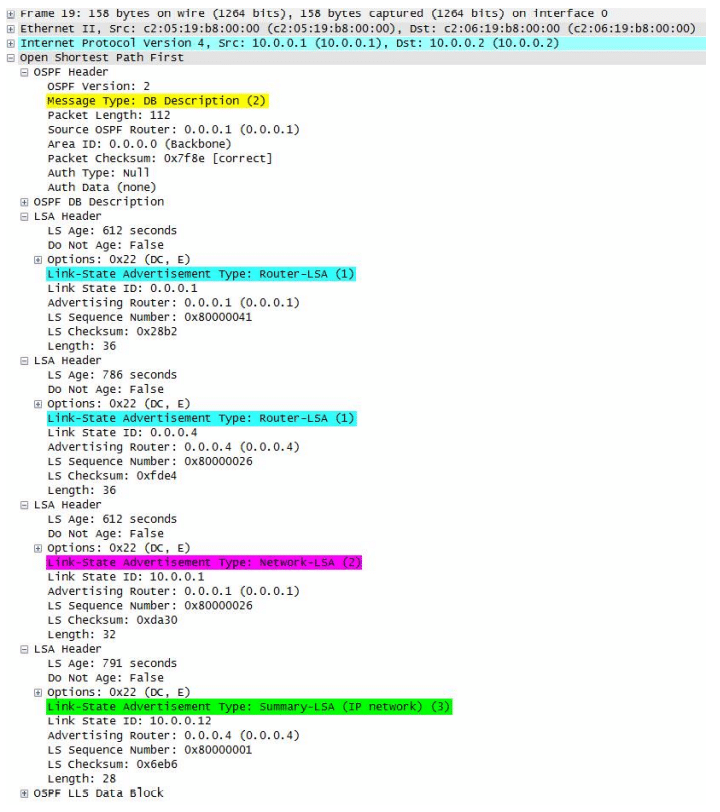

الآن بعد وصول رسالة الترحيب لـ R2 سيتم عودة إرسال حزمة قاعدة البيانات DBD لعملية تحديث قاعدة البيانات في الـ R2 كم في الصورة التالية :

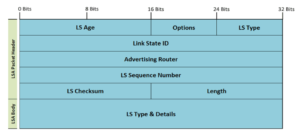

- لاحظ إنه يتم بناء الـ OSPF Header ويتم النزول من اعلى إلى اسفل و يبداء في بناء الـ LSA بشكل مرتب و حسب النوع أنظر جيداً للصورة اعلى لتفهم كيف تتم عليمة البناء , تتم عملية البناء على الشكل التالي حيث يتم جمع كافة المعلومات المطلوبة مثل الاي بي و عنوان المنطقة و نوع الربط المطلوب , لاحظ ايضاً أن بروتوكول الـ OSPF يعتمد اعتماد كبير على بروتوكول الانترنت IPv4 حيث يتم فيه تحديد اي بي المرسل 10.0.0.1 Src و اي بي المستقبل 10.0.0.2 Dst .
- لاحظ إنه تم تحديد ثلاث أنواع من حزم البيانات 2 LSA Type 1, LSA Type LSA Type 3 .

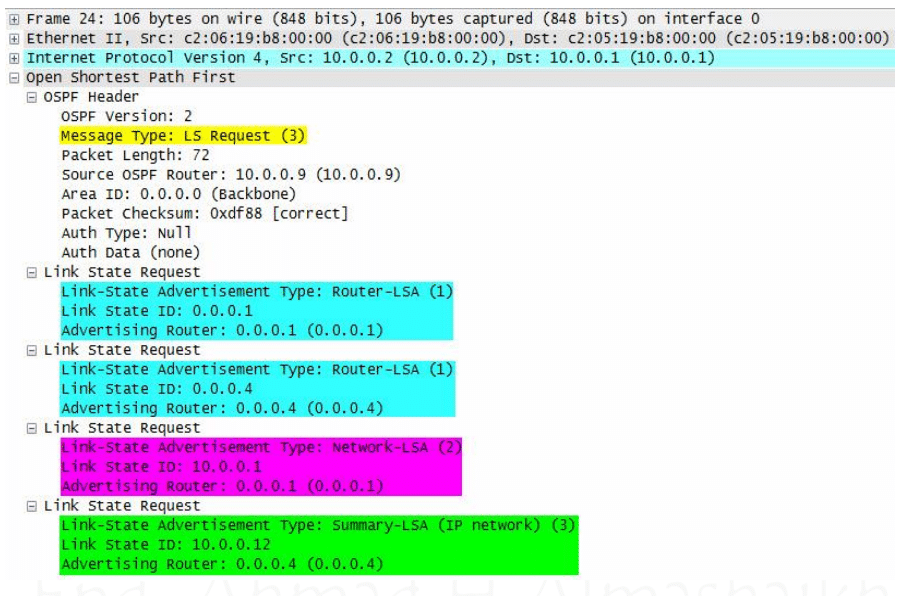

الآن بعد أن تم استلام R2 رسالة الـ DBD من R1 و قام بعملية التحديث في قاعدة البيانات سيتم إرسال رسالة الـ LSR لـ R1 لمعرفة المسارات و الراوترات التي تم التعرف عليها من خلال R2 .
- لاحظ انه تم إرسال ثلاث أنواع من رسالة الـ LSA كل واحدة منهم تحمل معلومات مختلفة عن الآخر وسبق أن شرحنا هذ الأنواع .

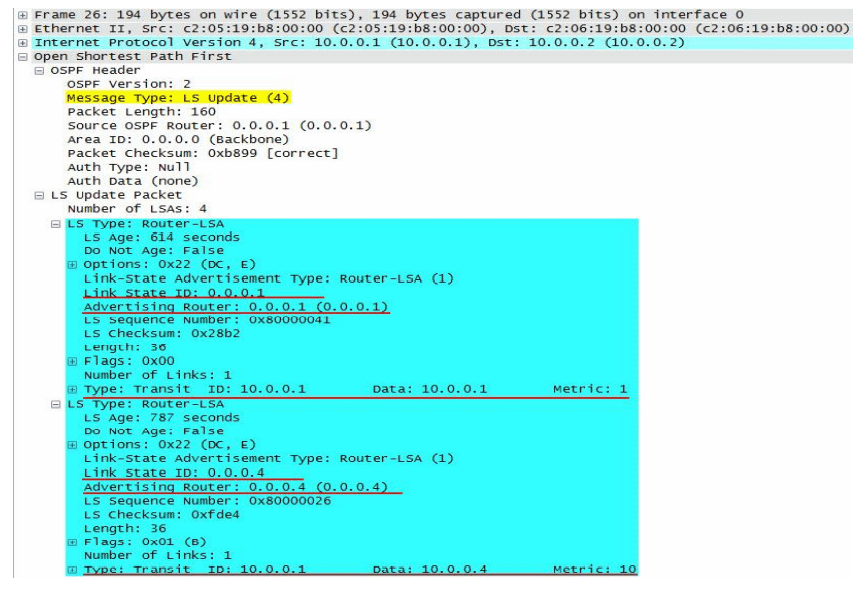

- الأن في هذه الحالة R2 سيقوم بطلب معلومات تحديث آخرى خاصة في LSA سياتي دور رسالة الـ LSU .
هذه رسالة التاكيد على عملية إستلام و تبادل المعلومات بشكل صحيح و تحتوي على خمس أنواع من القيم الخاصة في الـ header تحتوي على قائمة عناوين LSA headers و على المقابل يتم تركيبهما لتتم عملية القراءة من LSA و بعده سيتم التاكيد على الاستلام بالرد بعنوان الـ LSA headers المطابقة لها نفسها لتصبح جميع الراوترات تعمل بنفس قاعدة البيانات .

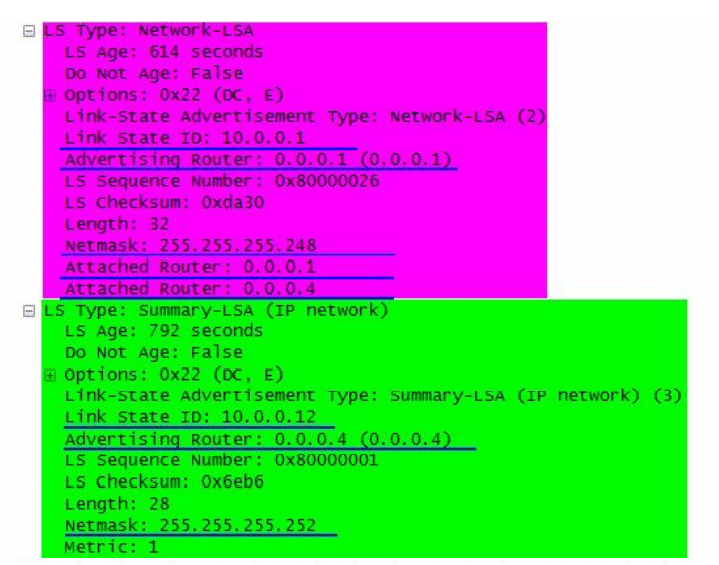

- لاحظ إنه يوجد ما يسمى Attached Router هذه العملية تبين لنا إنه تم ملامسة التغير و التحديث في الراوتر المراد تحديث قاعدة البيانات له و بهذه الشبكة تكون الراوترات قد تما تحديث قاعدة البيانات الخاص في الراوتر .
