رسالة طلب الربط LSR :
LSR = Link State Request
هي حزم من البيانات تحتوي على طلب معلومات للوصول لشبكة اخرى يفصل ما بينهم عدة مجموعة راوترات , مثل عندما ا يرد راوتر في شبكة معينة إرسال بيانات لشبكة اخرى سيقوم الراوتر في هذه الحالة بإرسال رسالة LSR للراوترات الآخر اقصد في الأخرى الجيران راوترات الجيران ستصل الرسالة إلى أحد الراوترات سيقوم بنظر في داخل معلوماته و قاعدة البيانات الخاصة به إذا وجدة الشبكة المرادة سيقوم بإرسال حزمة البيانات اليها و إذا لم يجد الشبكة المرادة سيقوم بعمل إرسال طلب معلومات إلى راوترات اخرى و يسال الراوتر الآخر هل لديك هذه الشبكة أو هل تعرف مسار هذه الشبكة في هذه الحالة تسمى هذه العملية الربط ما بين راوترات الجيران LSR وايضاً عند اكتشاف أن بعض الراوترات لديه قاعدة بيانات لم تتم تحديثها سيقوم الراوتر بإرسال طلب ربط لعمل تحديث على قاعدة البيانات و الطوبولوجي الخاص في الشبكة .
محتويات رسالة طلب الربط LSR :
في البداية هذه الرسالة تتكون من Header حجم هذا الـ Header 32 Bit يتكون من عدة خانات يتم تركيبها بشكل منظم من أعلى إلى أسفل هذا الـ Header يحتوي على معلومات الربط ما بين الراوترات لمعرفة مسارات الشبكات و طريقة الربط ما بين الشبكات من خلال طلب الربط LSR .
الأن سأقوم بذكر محتويات الـ Link State Request الذي تكون في داخل رسالة الـ LSR :
- Link State Type
- Link State ID
- Advertising Router

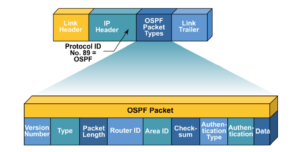

كما في النموذج التالي
۱- Link State Type :
أنواع حالة الربط يوجد ثلاث أنواع يتم الاعتماد عليهم في حالة الربط ما بين الراوترات ليتم عملية الربط بشكل صحيح .
- جدول قاعدة البيانات LSDB يجب أن يكون محدث و إذا لم يكن محدث سيتم ارسل طلب ربط لتحديث قاعدة البيانات من الراوترات الآخر .
- جدول التوجيه و المسارات Routing Table يجب أن يكون ايضاً محدث و تم إضافة . جميع الشبكات فيه .
- جدول الجيران Neighbor Table بمعنى الراوترات المجاورة يجب أن يكون جداول التوجيه الخاصة بهم محدثه ايضاً .
۲- Link State ID :
يقوم بتحديد حالة الربط بعنوان الراوتر الذي سيتم الإرسال و الاستقبال منه .
۳- Advertising Router :
بعد الانتهاء من عملية الربط و التحديثات في الراوتر المطلوب سيقوم بعملية الاعلان عن التعديل و و التحديثات التي تمت عليه للراوترات الآخرى ليتم الاتصال به و العمل بشكل صحيح .
