جهاز الراوتر أو الموجه – Devices Router
جهاز الراوتر أو الموجه هو الجهاز المسؤولة عن ادارة و ربط الشبكات المختلفة عن بعض
مكونات جهاز الراوتر أو الموجه – Router Components :
- المعالج – CPU = Central Processing Unit
- الذاكرة Memories
- ذاكرة الوصول العشوائية – RAM = Random – access memory
- ذاكرة القراءة فقط – ROM = Read-Only memory
- ذاكرة الفلاش – Flash Memory
- الذاكرة الغير قابلة للحذف – NVRAM = Non – Volatile Random – access memory
المنافذ Interface :

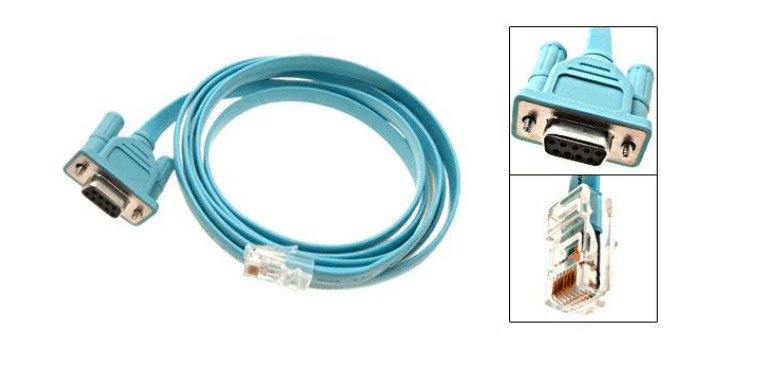

- Console Port : هذا المنفذ المختص في عمل الاعداد الخاص في جهاز الراوتر يتم ربط كابل يسمى Console في هذا المنفذ و بعد ذالك يتم الربط من الطرف الآخر في جهاز الكمبيوتر لنستطيع الدخول على الراوتر و عمل الاعدادة و برمجة الراوتر هذا المنفذ يتوجد على جهاز السويتش ايضاً.
- Auxiliary Port : هذا المنفذ يتم أستخدامه لعمل اعدادة الجهاز ايضاً ولكن عن بعد بمعنى يجب أن يكون الراوتر متوصل على شبكة الإنترنت ليتم الدخول عليه و عمل الإعدادات عن بعد من مكان اخرى.
- LAN Interfaces : هذا المنفذ مخصص للشبكات الداخلية فقط يستخدم لربط الشبكات المختلفة في بعضها البعض القريب بمعنى داخل حدود الشركة.
- WAN Interfaces : هذا المنفذ مخصص لربط الشبكات في بعضها البعض التي تكون ما بين الدول و البعيدة و يستخدم ايضاً لربط فروع الشركات في بعض لتتمكن من تكوين شبكة ما بينهم.

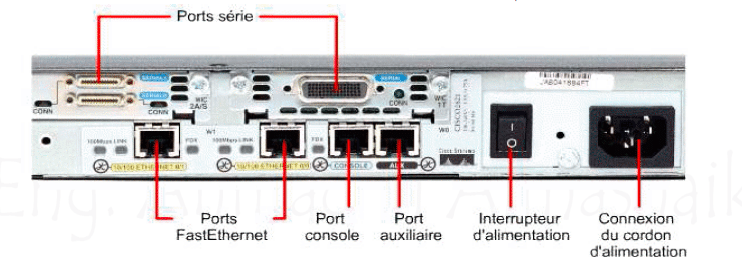

منافذ الراوتر
الكابلات التي يتم تركيبها في منفذ الـ Port Serial :
- DCE = Data Communication Equipment
- DTE = Data Terminal Equipment
كابل السيريل :
يستخدم هذا الكيبل للربط بين الفروع أو الراوترات المحتوية على كروت السيريال حيث يسمى احد الطرفين (DCE) والطرف الآخر (DTE) و احيانا يتم ربط الراوتر بجهاز الفريم ريلاي سويتش مثل (2522 Cisco) عن طريق نفس الكيبل . كيبلات (DCE/DTE) تستخدم بشكل اساسي في معامل سيسكو .
