تجارب وأمثلة لشبكات تعمل بتقنية SDN

تجارب وأمثلة لشبكات تعمل بتقنية SDN

إذا كانت شبكتك تعمل بتقنية SDN فهذا يعني أنه قد حدث سيناريو من اثنين :

الأول : أنك كنت في حالة بناء شبكة جديدة وقررت بناءها على أسس تقنية SDN وهذا سيناريو سهل التنفيذ ولكنه عالي التكلفة ونادر الوجود نوعاً ما .

الثاني : أنه كان لديك شبكة قائمة على الفكر القديم ، وتريد نقلها للفكر الجديد لتقنية SDN وهذا إحتاج منك إستخدام أجهزة تدعم الفكرين كتمهيد مرحلي للإنتقال ثم الإنتقال خطوة خطوة حتى وصلت بشبكتك لشبكة تعمل فقط بتقنية SDN ، وهذا السيناريو هو الأكثر وجوداً وهو معقد نوعا ما ويحتاج لتخطيط وتكاليف مادية ووقت وفريق عمل مؤهل وإلخ .

لذلك يمكنك ملاحظة أن أجهزة الشبكات الحديثة الخاصة بالشركات الكبرى بالسوق الآن تدعم الفكرين القديم والجديد أو أنها فقط تدعم فكر تقنية SDN .

أمثلة واقعية للسيناريو الأول والثاني

المثال الأول الشبكة اللاسلكية لجامعة ستانفورد ( مطابق للسيناريو 2 )

طبقت جامعة ستانفورد تقنية SDN على جزء من شبكتها وهو الشبكة اللاسلكية للجامعة ، حيث أصبحت تعمل باستخدام أجهزة Controller ، وبإستخدام البروتوكول OpenFlow ، ففي إثنين من مباني الجامعة تم نقل مستخدمي الشبكة اللاسلكية ليعملوا على شبكة SDN لينتهي بهم المطاف عند تفعيل تقنية SDN على كل مستخدمي الشبكة السلكيين منهم واللاسلكيين .

وتم ذلك بالسيناريو التالي ( مرحلة التنفيذ Implementation للشبكة الجديدة ) : وضعوا في المبنى الأول 6 أجهزة Port Switches – 48 تدعم بروتوكول OpenFlow ومن مصنعين مختلفين ، حيث أن بروتوكول OpenFlow مفتوح المصدر وليس حكراً على مصنع Vendor بعينه ، وفي المبنى الثاني وضعوا جهاز واحد Port Switch – 48 , كما نشروا على المبنيين 18 جهاز Access Point Wi – Fi وجهاز Access Point Wi – MAX .

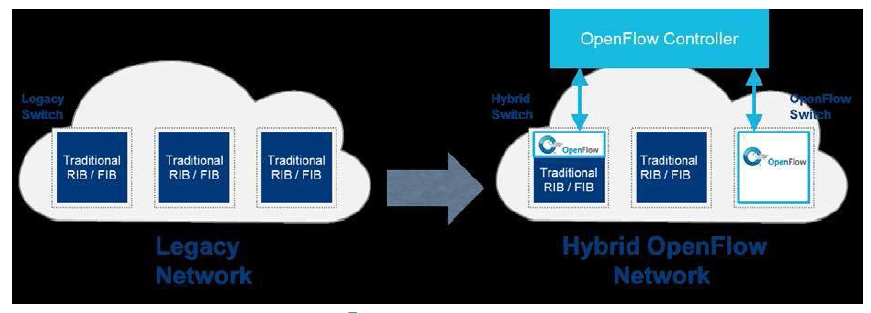

ثم إنتقلوا لمرحلة التكامل Integration بين الشبكتين القديمة والجديدة ، ثم المرحلة الأخيرة الهجرة Migration من الشبكة القديمة للجديدة ، وذلك في خمس خطوات تجدوها مفصلة في الصورة التالية :

رابط شبكة SDN بجامعة ستانفورد

المثال الثاني مراكز البيانات والشبكة WAN لجوجل ( مطابق للسيناريو 1. 2 )

أما جوجل ولإمكانياتها المادية العالية فقامت ببناء اثنان من البنى التحتية التي تعمل بتقنية SDN وإستخدام البروتوكول OpenFlow ، الأولى منهما خارجية للتعامل مع شبكة الإنترنت ومستخدمي خدمات جوجل وبالتالي فهي تدعم الفكر القديم والجديد تقنية SDN ، والثانية داخلية بين وداخل مراكز البيانات Data Centers الخاصة بجوجل وبالتالي فهي تعمل فقط بتقنية Pure SDN .

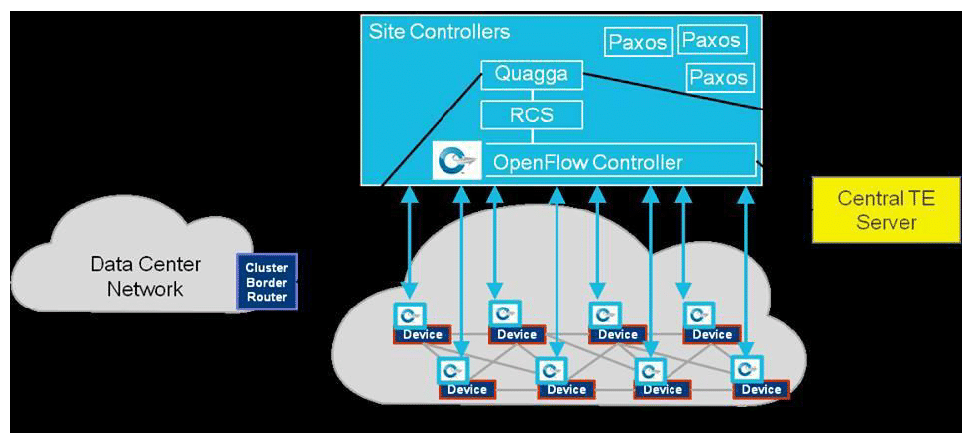

مراكز بيانات جوجل Google Data Centers التي تعمل بتقنية SDN بنيتها المعمارية مكونة من ثلاث طبقات :

• Switch Hardware Layer
• Site Controller Layer
• Global Control Layer

وبشكل عام تم بناء تلك الشبكات على ثلاثة مراحل رئيسية : تجهيز الشبكة الحالية – بناء شبكة هجين تدعم الفكرين القديم وفكر تقنية SDN – بناء شبكة Pure SDN .

رابط مركز بيانات SDN جوجل

نقلا عن مهندس / عادل الحميدي
